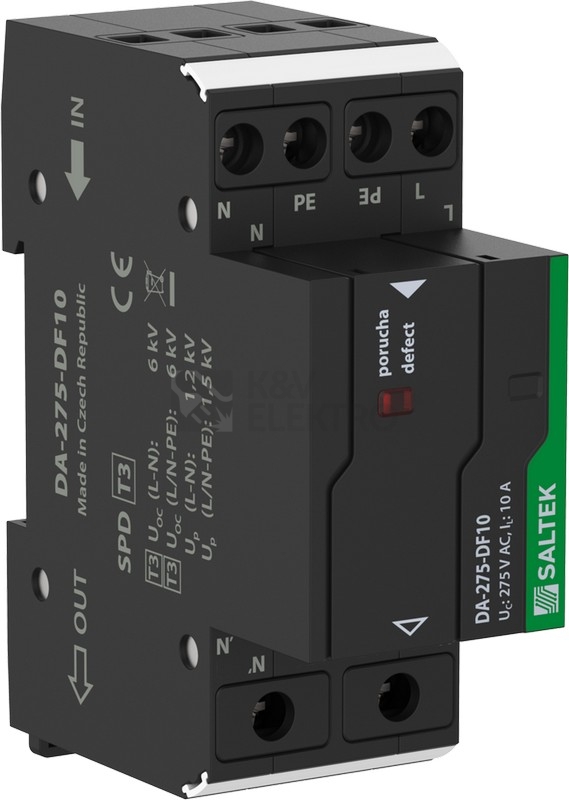

Přepěťová ochrana DA-275 DF10 slouží k ochraně napájení řídicích systémů před pulsním přepětím a vf rušením. Využívá jmenovité napětí AC 230 V, pracuje při maximálním trvalém napětí AC 275 V a umožňuje jmenovitý zatěžovací proud 10 A. Součástí je optická signalizace a vf odrušovací filtr, montáž probíhá na DIN lištu 35 mm.
Specifikace přepěťové ochrany DA-275 DF10
Tento přístroj se používá v rozvodech nn přímo u chráněného zařízení. Je určen k ochraně napájení řídicích systémů MaR, EZS a EPS proti pulsním špičkám i vysokofrekvenčnímu rušení, kdy díky integrovanému filtru potlačuje rušivé vlivy na připojené zařízení. Optická indikace poruchového stavu zajišťuje rychlou vizuální kontrolu funkčnosti bez nutnosti dalšího nástroje.
Instalace probíhá do rozvaděče na standardní přístrojovou lištu, umístění v bezprostřední blízkosti chráněného zařízení zvyšuje účinnost ochrany při krátké trase vedení. Využití je cílené na napájecí obvody řídicích systémů s požadavkem na omezení pulsních přepětí a vysokofrekvenčních interferencí.
Shrnutí a doporučení produktu
DA-275 DF10 zaujme především kombinací ochrany proti přepětí s integrovaným vysokofrekvenčním filtrem, což snižuje rušení v napájecích obvodech řízení. Díky vizuální indikaci poruchového stavu je kontrola provozu rychlá a přehledná přímo v rozvaděči. Umístění u chráněného zařízení zvyšuje účinnost ochrany, což je praktické zejména u citlivých řídicích jednotek.
Pokud hledáte další řešení pro ochranu napájecích obvodů v rozvodech, prohlédněte si nabídku v kategorii svodiče přepětí. Zájemce o širší sortiment výrobce může přejít na přehled ochrany proti přepětí SALTEK nebo na výběr svodičů bleskových proudů a přepěťových ochran podle potřeb instalace.
Technické detaily
- Způsob montáže: DIN lišta 35 mm
- Jmenovité napětí AC: 230 V
- Maximální trvalé napětí AC: 275 V
- Jmenovitý zatěžovací proud: 10 A
- Jmenovitý svodový rázový proud (8/20) L-N: 3 kA
- Celkový svodový rázový proud (8/20) L+N-PE: 5 kA
- Ochranná úroveň: 1,5 kV
- Ochranná hladina L-N: 1,2 kV
- Ochranná hladina L-PE/N-PE: 1,5 kV
- Signalizace na přístroji: optické
- Maximální průřez tuhého vodiče: 6 mm²
- Maximální průřez pružného vodiče: 6 mm²
- Zkušební třída: typ 3
O výrobci
SALTEK je přední českou společností specializující se na vývoj a výrobu ochrany proti přepětí. V nabídce naleznete šíroké portfolio svodičů bleskových proudůnbsp;přepěťových ochran typ 1 až 3 podle ČSN EN 61643-11 a přepětových ochran pro informatiku, měření a regulaci a telekomunikace.
