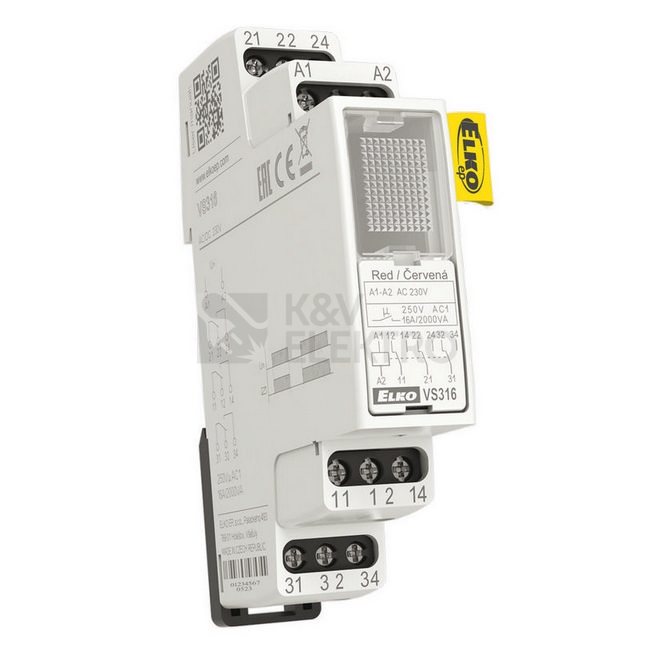

Pomocné relé Elko EP VS316/230V červená usnadní spínání vyšších zátěží díky třem přepínacím kontaktům s proudovým dimenzováním 16 A. Ovládání probíhá při 230 V AC a instalace na DIN lištu zabere pouze 1 modul. Stav výstupu přehledně indikuje výrazná LED v červeném provedení.
Specifikace pomocného relé Elko EP VS316/230V červená
Tento modulární prvek slouží ke spínání většího výkonu zátěže a k posílení či „rozmnožení“ kontaktů v rozvaděčích. Konstrukce umožňuje připojení i do třífázového rozvodu, takže lze pohodlně obsloužit více okruhů jedním ovládáním. Kompaktní provedení o šířce jednoho modulu se upevňuje přímo na DIN lištu, takže montáž je rychlá a rozvaděč zůstává přehledný. Stav výstupu signalizuje vysoce svítivá LED, přičemž tato varianta využívá červené provedení indikace.
Zařízení je určeno tam, kde je potřeba spolehlivě přenést ovládací signál na výkonové zátěže a současně mít k dispozici více přepínacích cest. Využití najde všude, kde se vyžaduje jasná optická signalizace stavu a úspora místa v rozvaděči díky úzkému modulárnímu formátu.
Shrnutí a doporučení produktu
Pokud hledáte kompaktní modul pro posílení ovládacích cest a současně potřebujete přehlednou optickou signalizaci stavu, toto řešení v úzkém modulárním provedení splní požadavek na úsporu prostoru i jednoduchou instalaci. Vhod přijde tam, kde je třeba rozdělit ovládání do více okruhů a zachovat čisté uspořádání v rozvaděči.
Pro další výběr obdobných řešení navštivte přehled v kategorii Relé modulové, kde snadno porovnáte alternativy podle počtu kontaktů, provedení a způsobu montáže.
Technické detaily
- Funkce: Mechanické
- Způsob montáže: DIN lišta
- Šířka v počtech modulů: 1
- Montážní hloubka: 64 mm
- Počet přepínacích kontaktů: 3
- Počet spínacích kontaktů: 0
- Počet rozpínacích kontaktů: 0
- Napětí ovládacího obvodu: 230 V
- Typ napětí ovládacího obvodu: AC
- Frekvence ovládacího obvodu: 50 – 60 Hz
- Typ napájecího napětí: AC
- Jmenovité napětí: 230 V
- Dimenzovaný proud: 16 A
- Maximální zatížení žárovky: 1 000 W
- Maximální zatížení zářivky: 690 VA
- Maximální zatížení zářivky (dvojitý obvod): 690 VA
- Maximální zatížení zářivky (paralelní kompenzace): 690 VA
- Maximální spínací proud při cos phi 0,6: 2 A
- Indikace stavu výstupu: vysoce svítivá LED, možnost výběru barvy (červená, zelená, žlutá, modrá, bílá); tato varianta červená
- Možnost připojení: do třífázového rozvodu
- Šířka: 90 mm
- Délka: 64 mm
- Výška: 17,6 mm
- Hmotnost: 103,95 g
- Značka: ELKO EP
- Provedení: instalační relé modulární
