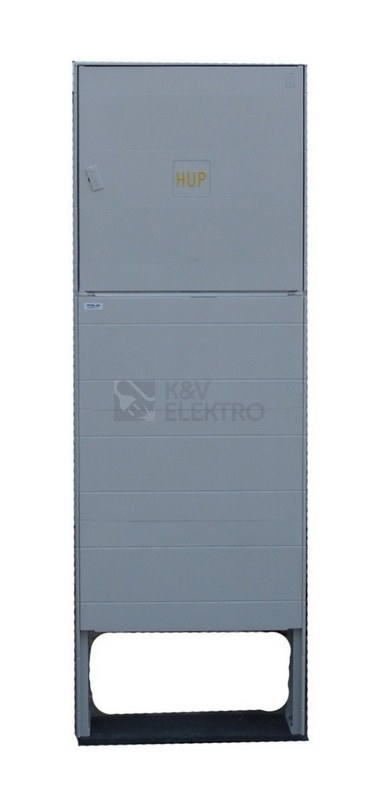

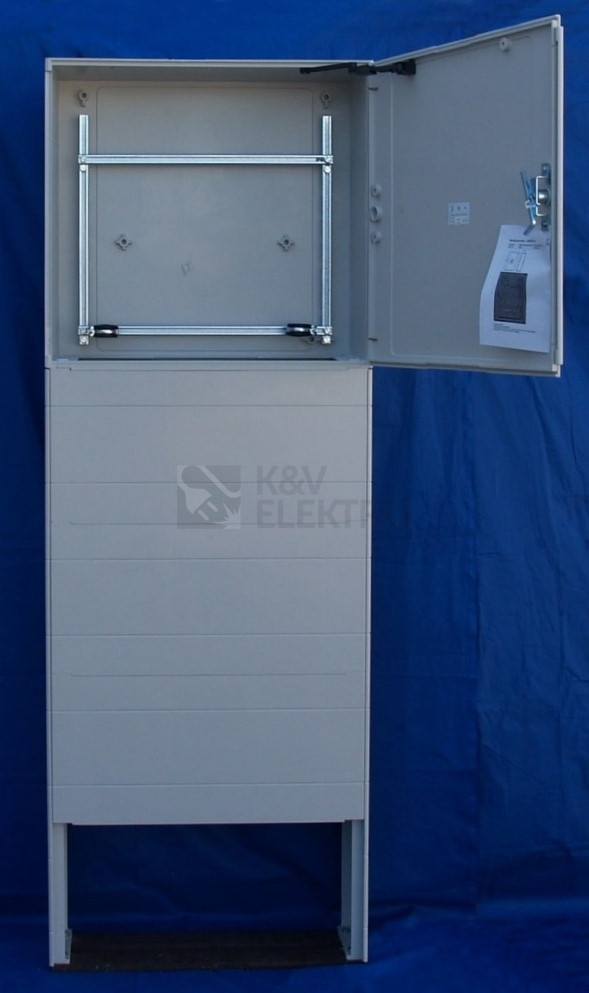

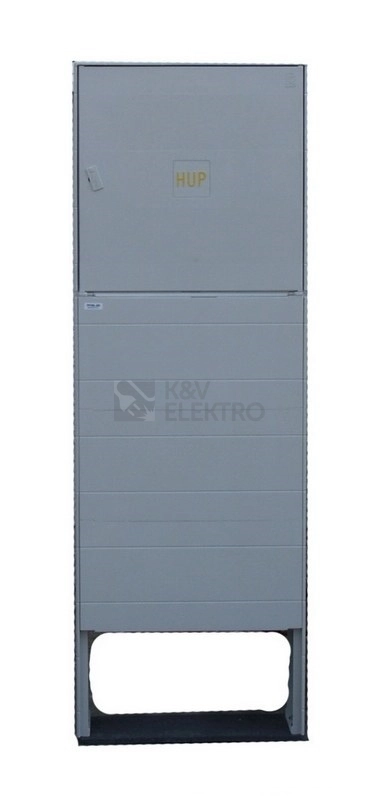

Plynoměrová skříň DCK APZ/NK-7-2

Plynoměrová skříň DCK APZ/NK-7-2 je navržena pro montáž na podstavci do země, takže spolehlivě zapadne do venkovních instalací. Uzavřené jednoduché dveře a provedení pro venkovní použití zajišťují bezpečné uložení technologie. Ochranu doplňuje IP44 a IK10.

Specifikace plynoměrové skříně DCK APZ/NK-7-2

Toto řešení slouží k ukončení středotlaké plynové přípojky, regulaci tlaku a měření spotřeby plynu u jednotlivých odběratelů. Při instalaci se využívá podstavec pro montáž do země, což usnadňuje umístění v terénu bez potřeby zazdění. Kryt tvoří dveře v uzavřeném provedení a konstrukce je z plastového materiálu s povrchovou úpravou ostatní. Barevné ladění odpovídá RAL 7035.

Provozní bezpečnost podporuje krytí IP44 a třída ochrany II. Skříň odolá mechanické zátěži díky IK10 a splňuje stupeň hořlavosti HB 40, V–0 dle ČSN EN 60695–11–10. Pracovní podmínky jsou koncipovány pro venkovní provedení. Spalné teplo materiálů je nižší než 20 MJ/kg (SMC) a 25 MJ/kg (PC, plošná hmotnost < 8 kg/m²).

Rozměrové parametry skříně jsou výška 1 830 mm, šířka 620 mm a hloubka 250 mm. Celková hmotnost činí 15 000 g. Uvnitř je připravena 1 řada, počet modulů 0 a šířka v počtech modulů 0. K propojování slouží 1 otvor v přírubách a 1 otvor pro zavedení vedení. Skříň je dodána bez montážní desky a bez možnosti nástavby. Transparentní provedení dveří není použito a standardní uzávěr je součástí.

Technologické osazení pracuje s plyny: zemní plyn, bioplyn, svítiplyn a plynová frakce propanu. Pro připojení plynoměru jsou k dispozici rozteče R = 100 mm a R = 250 mm. Regulátor tlaku 1" operuje s vstupním přetlakem do 0,5 MPa, nastavuje výstupní přetlak 0,9–7,0 kPa a přenáší průtok 10 m³/h. Hlavní uzávěr plynu je řešen jako kulový kohout 1". Maximální přetlak celé sestavy je 0,4 MPa.

Skříň nevykazuje požadavek na zachování funkce a je určena pro aplikace bez této podmínky. Elektroměrová část zde není určena k provozu, což odpovídá jmenovitému proudu elektroměru 0 A. Certifikační rámec výrobku navazuje na program CP 20-01-2000/II s výchozími normativy ČSN EN 1775, TPG 609 01, TPG 704 01, TPG 934 01 a TPG 702 01.

Shrnutí a doporučení produktu

Skříň oceníte pro stabilní instalaci v terénu, bezpečné uzavření technologie a koncepci přizpůsobenou venkovnímu prostředí. Přináší promyšlené osazení pro měření a regulaci i odolnost vůči mechanickému namáhání. Je vhodná tam, kde je třeba přehledně a srozumitelně soustředit prvky přípojky do jednoho místa.

Pro výběr dalších provedení a velikostí si projděte nabídku v kategorii Plynoměrové skříně. Zajímat vás mohou i jiné plynové rozvaděče, které najdete zde: plynové rozvaděče. Díky tomu snadno porovnáte řešení podle zamýšleného použití a požadovaného osazení.
