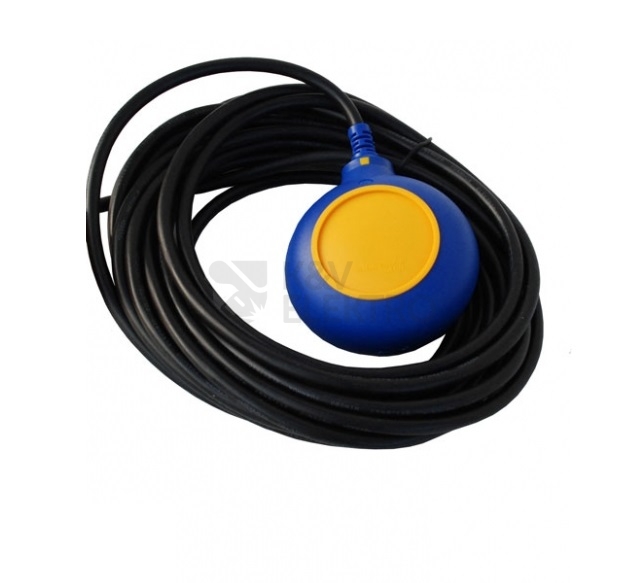

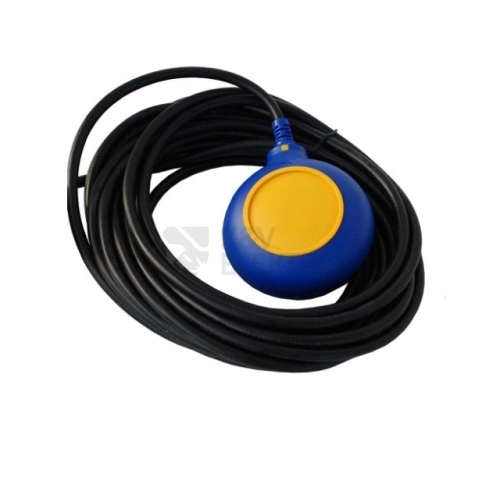

Plovákový spínač NLP 110 10M

Plovákové spínače řady NIVOLOAT N patří mezi pro řízení hladiny. Umožňují hlídat výšku hladiny, spínat čerpadlo nebo signalizovat dosažení koncových stavů například v komunálních či průmyslových odpadních vodách. Díky své konstrukci jsou použitelné v širokém spektru aplikací.

Specifikace plovákového spínače NLP 110 10M

Dvojité pouzdro z polypropylenu zajišťuje vysokou mechanickou odolnost a dlouhou životnost. Kabel je dostupný v délkách od 5 do 20 metrů, v provedení PVC nebo neopren. Neoprenová varianta je vhodná i do náročnějších provozů. Uvnitř plováku je integrován spínací mechanismus, který reaguje na naklonění přibližně při úhlu 45°.

PRINCIP FUNKCE

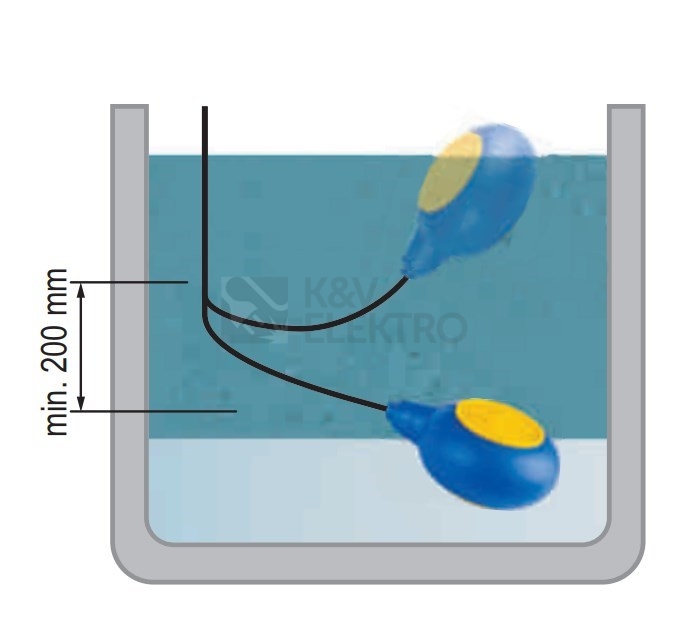

Princip činnosti plovákového spínače je jednoduchý. Plovák se zvedá a klesá podle hladiny kapaliny. Jakmile se vychýlí zhruba o 45°, aktivuje spínač umístěný uvnitř.

Při použití se závažím lze nastavit rozsah mezi minimální a maximální hladinou podle délky volného kabelu. Pokud není možné využít tuto metodu (např. malá nádrž), používají se dva samostatné plováky – jeden pro minimální a druhý pro maximální hladinu. Kabel může být veden volně, přichycen ke stěně nádrže nebo uložen v trubce. Spínače se často využívají i jako ochrana čerpadla proti chodu nasucho.

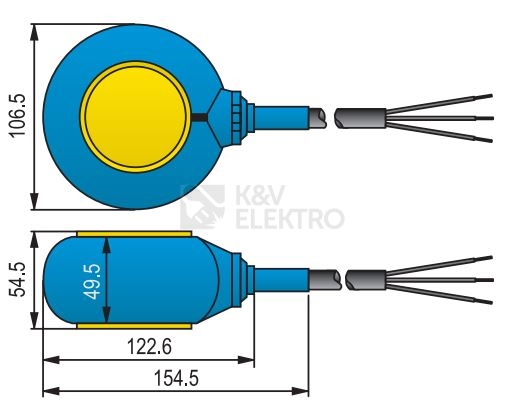

Technické detaily spínače NLP

• Spínací úhel: ± 45°
• Teplota média: 0°C ... +50°C
• Tlak: 0.1 MPa (1 bar)
• Materiál plováku: polypropylen

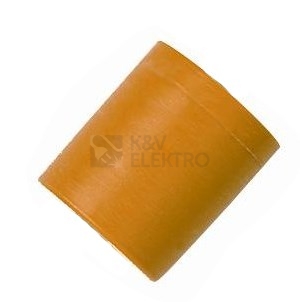

• Materiál protizávaží: polystyren
• Objem plováku: 430 cm³
• Životnost: 107 stisknutí
• Stupeň krytí: IP68
• Kabel: Ø 9 mm / 3 x 1 mm²
• Délka kabelu: 10 m
• Hmotnost: 250 g

Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Certifikáty výrobku

Plovákový spínač NLP 110 10M splňuje příslušné normy ČSN.
