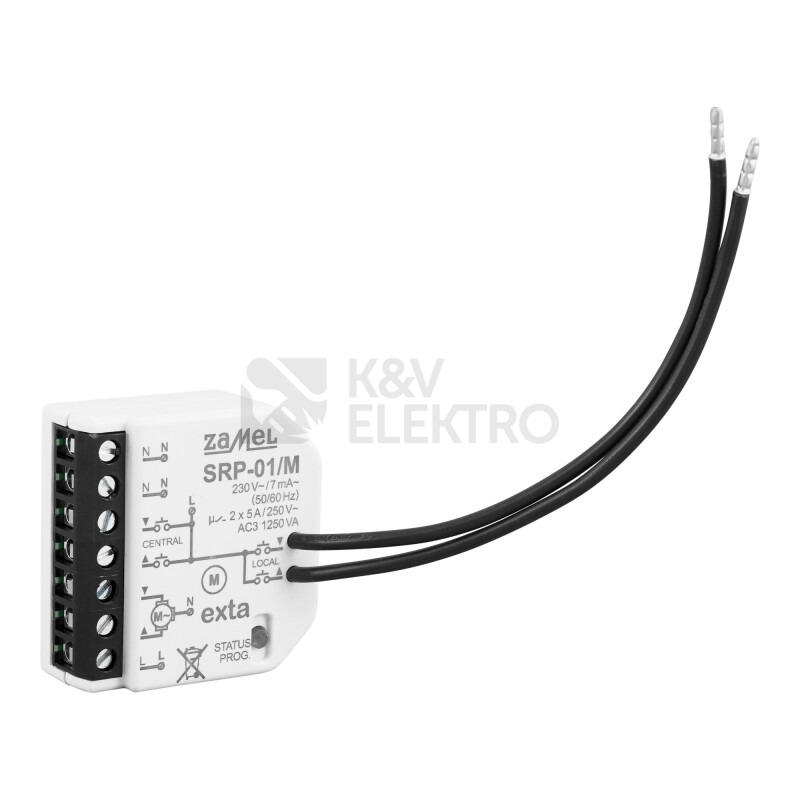

Ovládač žaluzií krabicový miniaturní ZAMEL SRP-01/M

Popis:

Nástěnný ovladač rolet určený pro místní a/nebo centrální ovládání okenních rolet nebo jiných zařízení poháněných jednofázovými střídavými motory 230 V. Může pracovat jako nezávislý regulátor nebo být kombinován do sekcí. Zařízení má zabudované komfortní režimy - horní a ​dolní (možnost zapamatování polohy rolety).

Vlastnosti produktu:

• Určeno pro drátové ovládání pohonů předokenních rolet, markýz, bran (jednofázové elektromotory 230 V ​AC),
• energeticky úsporné zařízení,
• přizpůsobené pro nepřetržitý provoz,
• možnost spolupráce se systémem EXTA FREE prostřednictvím centrálního ovladače rolet SRP-03,
• místní a ​centrální řídicí vstupy,
• komfortní režimy - horní a ​dolní - schopnost zapamatovat si polohu rolety (např. poloviční výška),
• snadná instalace do instalační krabice (Ø60 mm),
• možnost spolupráce s ​jakýmkoli žaluziovým tlačítkem (které není vybaveno osvětlovacími prvky),

 ​

 ​

Zařízení je třeba zapojit do jednofázové sítě v ​souladu s ​platnými normami. Způsob zapojení je popsán v ​návodu. Práce spojené s: instalací, zapojením a ​regulací by měl provádět kvalifikovaný elektrikář, který se seznámil s ​návodem k ​obsluze a ​funkcemi zařízení. Po demontáži krytu nelze uplatňovat záruku. Před započetím instalace se upevněte, jestli jsou přívodní kabely bez napětí. K ​instalaci použijte křížový šroubovák o ​průměru 3,5 mm. Na správnost funkce má vliv způsob dopravy, skladování a ​používání zařízení.

V ​následujících případech se nedoporučuje instalace zařízení: chybějící součásti, poškození nebo deformace zařízení. V ​případě nesprávné funkce vraťte výrobek výrobci.

 ​

MONTÁŽ, FUNKCE

1. Rozpojit napájecí obvod.
2. Odpovídajícím zařízením zkontrolovat beznapěťový stav na napájecích vodičích.
3. Zapojit vodiče do kontaktů shodně se schématem zapojení.

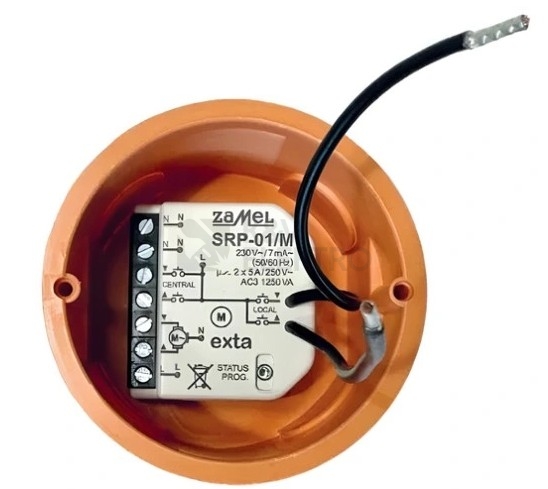

4. Umístit zařízení SRP-01 v ​instalační krabici.
5. Zapojit napájecí obvod.

Zařízení realizuje funkce: vytažení, spuštění nebo zastavení rolety vybavené jednofázovým motorem 230V~. První stisknutí klávesy centrálního ovládací způsobí pohyb rolety vybraným směrem, po následném stisknutí se roleta zastaví. Stisknutí klávesy centrálního ovládání způsobí provedení požadované činnosti (spuštění nebo vytažení rolety) nezávisle na stavu, v ​jakém se roleta nachází.

Komfortní nastavení horní:

1. Stisknout klávesu lokálního ovládání (LOCAL ▲),
2. když se roleta zastaví v ​horní poloze (zcela vytažená) stisknout tlačítko PROG, nacházející se na krytu SRP-01,
3. roleta automaticky započne pohyb dolů – když se dostane do vybrané „komfortní polohy“ stisknout opětovně tlačítko PROG,
4. použitím klávesy lokálního ovládání (LOCAL ▲), zcela vytáhnout roletu (horní poloha, zcela vytažená),
5. přidržet déle klávesu lokálního ovládání (LOCAL▼), roleta začne sjíždět a ​zastaví se v ​nastavené „komfortní poloze“.

Komfortní nastavení dolní:

1. Stisknout klávesu lokálního ovládání (LOCAL ▼),
2. když se roleta zastaví v ​dolní poloze (zcela zatažená) stisknout tlačítko PROG,
3. roleta automaticky započne pohyb nahoru – když se dostane do ​zvolené „komfortní polohy“ stisknout ​znovu tlačítko PROG,
4. použitím klávesy lokálního ovládání (LOCAL ▼), zcela spustit roletu (do spodní polohy, zcela zatažená),
5. přidržet déle klávesu lokálního ovládání (LOCAL ▲), roleta započne pohyb směrem nahoru a ​ zastaví se v ​nastavené „komfortní poloze“.

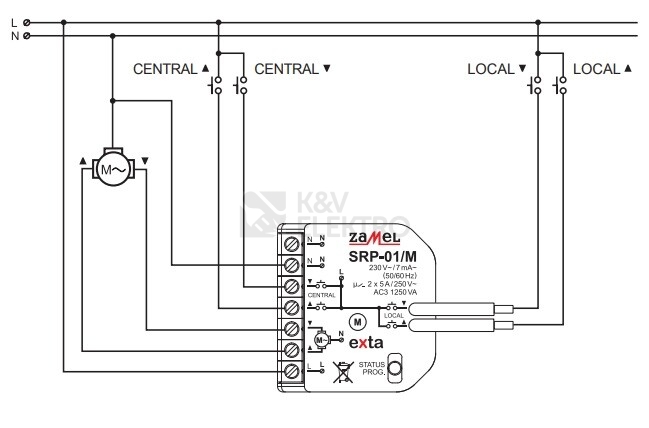

Systém ovládání okenních rolet (žaluzií) realizovaný pomocí ovládačů žaluzií SRP-01. Jeden ovládač může být použitý pouze pro jednu roletu. Každý z ​ovládačů má zapojené žaluziové kontakty lokálního ovládání, připojené vstupy ovládání centrálního, umožňující vytažení nebo zatažení dané skupiny rolet pomocí žaluziového centrálního ovládače krabicového SRP-03 spouštěného bezdrátovým dálkovým ovládačem P-256/8. Žaluziové spojky nesmí být poosvětlené.
