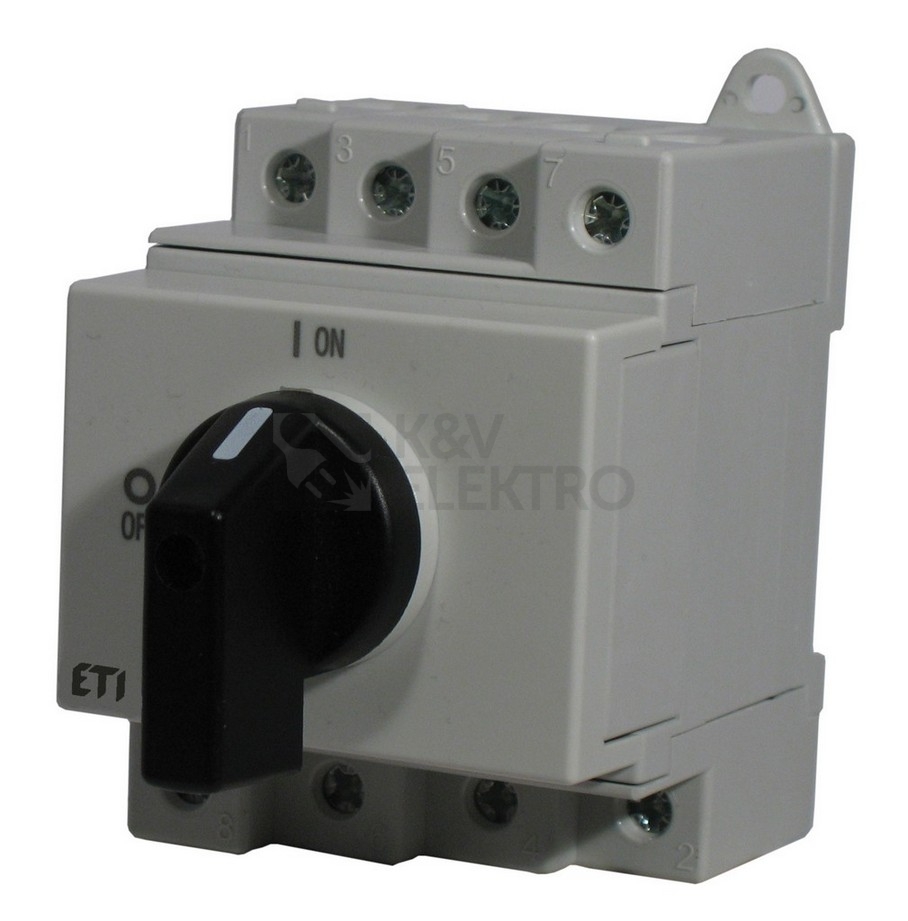

Otočný vypínač ETI LS25 SMA A4 nabízí spolehlivé odpojení díky čtyřem nezávislým drahám se 4 spínacími kontakty. Využijete jej při oddělení obvodu s počtem pólů 4, a to i v aplikacích vyžadujících práci s jmenovitým napětím až do 1000 V DC nebo při krytí IP20.
Specifikace otočného vypínače ETI LS25 SMA A4 4P 25A 1000VDC 004660064
Zařízení je určeno pro cílené odpojení obvodu v instalacích, kde se vyžaduje jasný stav sepnutí či rozepnutí bez přepínání mezi větvemi. Díky 4 spínacím kontaktům v rámci 4 pólů se hodí pro aplikace, které vyžadují souběžné odpojení více vodičů. Použití zahrnuje i oddělení DC/AC měniče od solárního panelu, kdy se uplatní vysoké jmenovité napětí až do 1000 V DC a deklarované krytí IP20 pro instalace v odpovídajícím prostředí.
V případech, kde je definováno střídavé napájení, oceníte kompatibilitu s druhem napětí AC a s tím související dimenzované napětí 400 V. Pro návrh ochrany a jištění je k dispozici dimenzovaná spínací schopnost 5 kA.
Pro návrh a montáž je k dispozici odkaz na uplatněnou normu IEC 60364-7-712, která se vztahuje k instalacím v oblasti fotovoltaiky. Praktické nasazení podporují 4 spínací kontakty bez rozpínacích a přepínacích větví, takže obsluha je přehledná a konfiguračně jednoznačná pro čisté odpojování.
Shrnutí a doporučení produktu
Tento otočný vypínač představuje jasnou volbu tam, kde je požadováno rychlé a jednoznačné odpojení obvodu, včetně aplikací s fotovoltaickými panely a měničem. Přehledná obsluha a promyšlené uspořádání kontaktů usnadní práci při uvádění do provozu i při servisních zásazích. Díky tomu efektivně podpoří bezpečný provoz celé sestavy a zjednoduší řízení provozních stavů.
Kromě nejrůznějších vypínačů a přepínačů si u nás můžete pořídit i další modulové a paticové přístroje. Nabízíme například jističe do 125 A, proudové chrániče, stykače, motorové spouštěče či elektroměry.
Technické detaily
- Počet spínacích kontaktů: 4
- Počet pólů: 4
- Dimenzované napětí: 400 V
- Jmenovité napětí: až do 1000 V DC
- Jmenovitý proud: do 25 A DC
- Dimenzovaná spínací schopnost: 5 kA
- Stupeň krytí: IP20
- Šířka v počtech modulů: 3
- Typ: hlavní vypínač/přepínač modulární
- Použití: pro odpojení DC/AC měniče od solárního panelu
