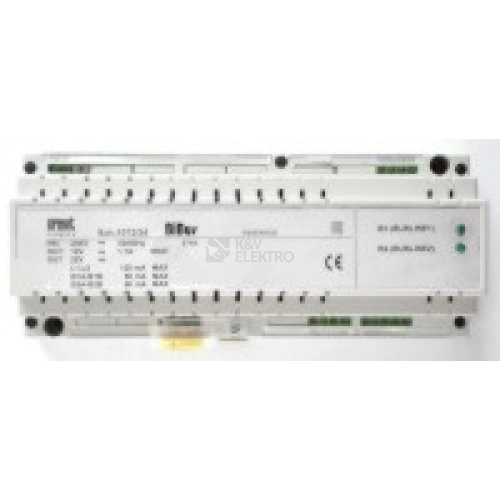

Napájecí zdroj pro systém dvojdrát 1072
Napájení 230 V, 50 Hz
L1, L2 22 Vss, 120 mA
B1A, B1B 22 Vss, 60 mA
B2A, B2B 22 Vss, 60 mA
Kontakty relé 24 V, 1,2 A
Ochrana tepelná PTC
Teplota okolí -5 až +40°C
Rozměr 12 DIN modulů
Funkce:
Adaptér sběrnice odděluje venkovní sběrnici, na které jsou připojeny hlavní tlačítkové panely a volitelná ústředna, od vnitřní sběrnice, kam jsou připojeny telefony a případně podružné lačítkové panely. Jeden adaptér sběrnice MASTER současně napájí systém (hlavní adaptér).
Venkovní sběrnice: spojuje adaptér (adaptéry) s hlavním tlačítkovým panelem (panely), ze kterého se zvoní na telefony všech účastníků v systému (hlavní vstup).
Vnitřní sběrnice: na tuto sběrnici se připojují telefony v bytech a případně podružné tlačítkové panely (z těchto panelů se zvoní pouze na telefony v dané stoupačce).
V systému může být instalováno až 12 adaptérů sběrnice, a ke každému z nich může být připojeno až 50 domovních telefonů.
POZOR! Celkový maximální počet instalovaných telefonů v systému může však být maximálně 250 telefonů.
Vlastnosti
- napájí tlačítkové panely na straně venkovní sběrnice, až 12 panelů a ústřednu
- 2 páry svorek pro výstup vnitřní sběrnice do 2 rovnocených větví (stoupaček), které se vzájemně nezávisle v případě poruchy automaticky odpojí a zbytek systému zůstane v provozu; funkce obou větví vnitřní sběrnice je signalizována 2 LED a v normálním provozním stavu obě LED svítí
- maximálně 50 telefonů v obou větvích vnitřní sběrnice a 1 podružný tlačítkový panel
- maximální počet telefonů se sníží na 30 při použití funkce signalizace otevřených dveří pomocí LED
- adaptér převádí data a a hovor mezi venkovní a vnitřní sběrnicí
- napájí telefony v dané stoupačce i zvonění z podlaží
- napájí elektrický zámek a podsvětlení jmenovek
- vestavěné relé umožňuje ovládat osvětlení schodiště
- ovládání zdroje pro vidosystém 1074/20
