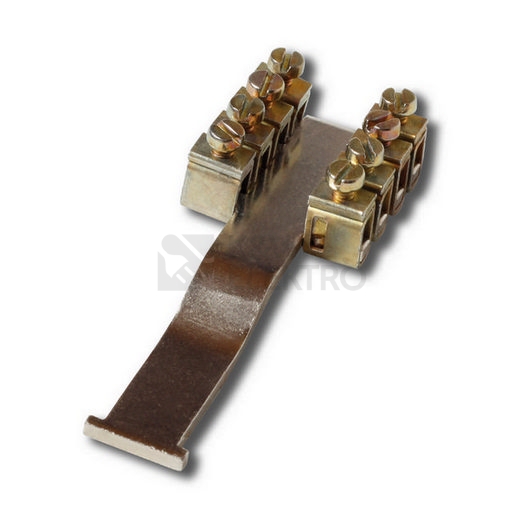

MUSTEK SVORKOVNICE HVS

Stoupačková svorkovnice HVS se skládá z vlastní svorky, která má odnímatelnou horní část. Průchozí vodič lze po odizolování vložit shora bez přerušení. Vlastní můstek HVS se přiloží také shora a v případě potřeby se vloží ještě jeden můstek na opačnou stranu svorky. Přiklopením horního dílu a utažením šroubu pomocí šestihranného klíče (inbus) dojde k vlastnímu dotažení můstku ve svorce. Odbočné vodiče se připevňují do třmenů na můstku dle potřeby. Třmeny na můstku jsou aretovány proti vypadnutí při povoleném stavu. Jako příslušenství je nabízen kryt svorkovnice HVS v barvě bílé. Stoupačkové svorkovnice HVS se skládají z rozdělovacího můstku s třmeny a z průchozí izolované svorky HPS, která je zasazena do plastového pouzdra vyrobeného z polyamidu PA 6 bílé barvy, V2 (podle UL 94). Funkční část se skládá z mosazné závitové vložky a šroubu s povrchovou úpravou. Šroub je integrován do víka, má metrický závit a je vybaven vnitřním šestihranem. Jako příslušenství je nabízen kryt svorkovnice HVS v barvě bílé. K upnutí na podložku je potřeba šroubů (max. M 5). Mosazný rozdělovací můstek (povrchově upravený) je osazen povrchově upravenými ocelovými třmeny a šrouby. Svorkovnici BDS, HVS lze instalovat v provedení s jedním či dvěma můstky. Přiklopením horního dílu a utažením šroubu dojde k vlastnímu dotažení můstku ve svorce. Odbočné vodiče se připevňují do třmenů na můstku dle potřeby. Třmeny na můstku jsou aretovány proti vypadnutí při povoleném stavu.
