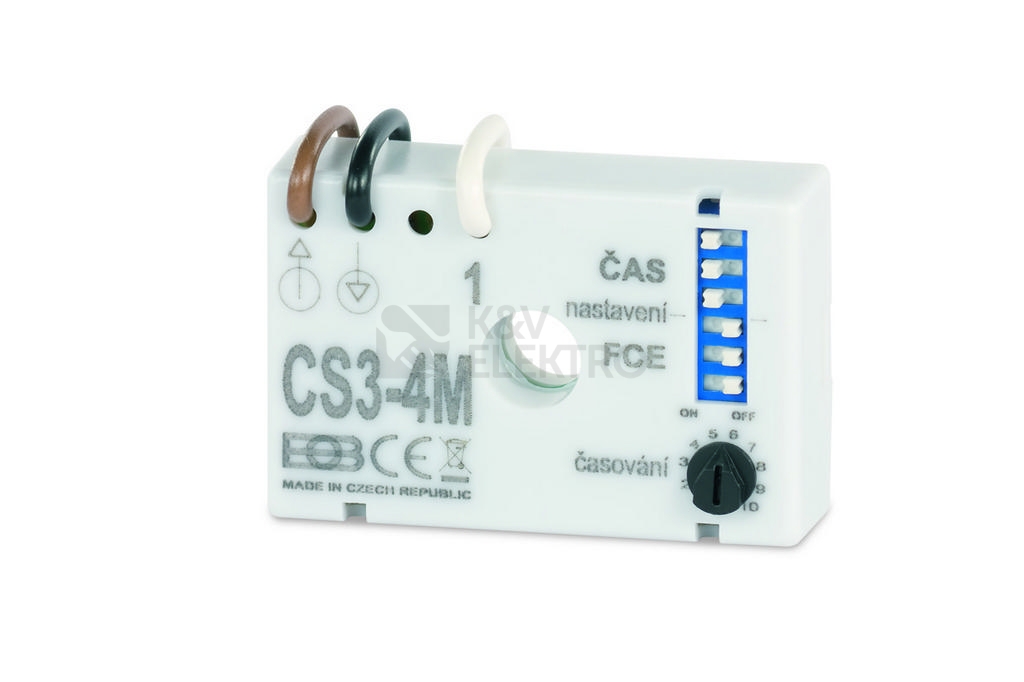

Multifunkční relé pod vypínač ELEKTROBOCK CS3-4M

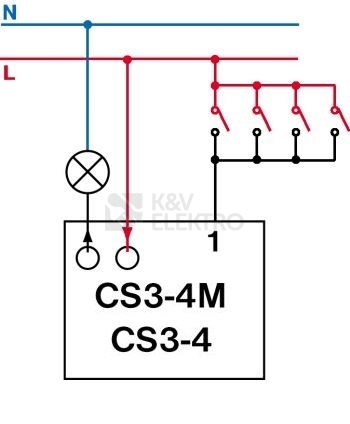

Multifunkční relé pod vypínač ELEKTROBOCK CS3-4M slouží pro ovládání odporové (žárovky) a ​indukční zátěže (ventilátory). Nabízí variantu instalace pod vypínač. Zapojení bez nulového vodiče.

Specifikace relé pod vypínač ELEKTROBOCK CS3-4M, 0135

Multifunkční relé pod vypínač ELEKTROBOCK CS3-4M vyniká tím, že nabízí možnost lineárního nastavení času (hrubě pomocí přepínače, jemně trimrem) a ​nastavení 8 funkcí. Zapojení probíhá bez nulového vodiče.

Osm funkcí CS3-4M:

• časové zpoždění s ​možností přerušení
• zpožděné vypnutí (obdoba CS3-1)
• multi-časové relé s ​blokováním
• časové relé bez možnosti blokování
• impulsní relé (ovládání z ​více míst)
• zpožděné sepnutí
• zpožděné sepnutí i ​vypnutí
• blikač

Vysvětlení funkcí CS3-4M

1. Časové relé s ​možností přerušení

K ​sepnutí zátěže a ​časování dojde ihned po stisknutí tlačítka. Dalším stiskem tlačítka během časování lze zátěž vypnout.

 ​

 ​

2. Zpožděné vypnutí (obdoba CS3-1)

K ​sepnutí zátěže dojde v ​okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne.

 ​

 ​

3. Multi-časové relé s ​blokováním
Počtem stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne.  ​

 ​

4. Časové relé bez možnosti přerušení
K ​sepnutí zátěže dojde ihned po stisknutí ovládacího tlačítka, k ​časování pak po jeho puštění. Po odčasování se zátěž vypne  ​

 ​  ​  ​  ​  ​  ​  ​

5. Impulsní relé (ovládání z ​více míst)
Stisknutí tlačítka sepne zátěž a ​další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží.

 ​ ​  ​  ​  ​  ​  ​  ​ ​

6. Zpožděné sepnutí
Po stisknutí tl.odčasuje nastavený čas(zpoždění), potom dojde k ​sepnutí zátěže, které trvá až do rozepnutí tlačítka.  ​

 ​  ​  ​  ​  ​  ​  ​  ​

7. Zpožděné sepnutí i ​vypnutí
Po stisku tlačítka odčasuje nastavený čas(zpoždění), následuje sepnutí zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním.

 ​  ​  ​  ​  ​  ​  ​  ​

8. Blikač
Při trvalém sepnutí tlačítka dojde ke spínání zátěže v ​nastavených časových intervalech 1:1

 ​  ​  ​  ​  ​

ts = doba zapnutí osvětlení
tc = nastavená doba časování
tx = nastavená doba zpoždění
tcs= ts+tc-tx
tcs= doba běhu ventilátoru ​

Nabízíme různá časová relé, ​soumrakové spínače a ​spínací hodiny ​i ​další ​modulové a ​paticové přístroje. Pořídit si u ​nás můžete i ​soumraková ​či ​pohybová ​čidla. Za prohlídku stojí také naše nabídka ​rozvaděčů a ​rozvodnic. ​

Rozměry relé jsou (š x v ​x h): 46 x 31 x 12 mm.

Technické detaily relé pod vypínač ELEKTROBOCK

Multifunkční relé pod vypínač ELEKTROBOCK CS3-4M je určen pro dimenzované ovládací napájecí napětí Us AC 50Hz - 230 V. Nastavení času 1 - 72 000 s. Jmenovitý proud 0,65 A.

Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k ​takovému úkonu oprávněni. V ​opačném případě ​přenechte instalaci na odborníkovi s ​příslušným certifikátem.

Certifikáty výrobku

Multifunkční relé pod vypínač ELEKTROBOCK CS3-4M splňuje příslušné normy ČSN.
