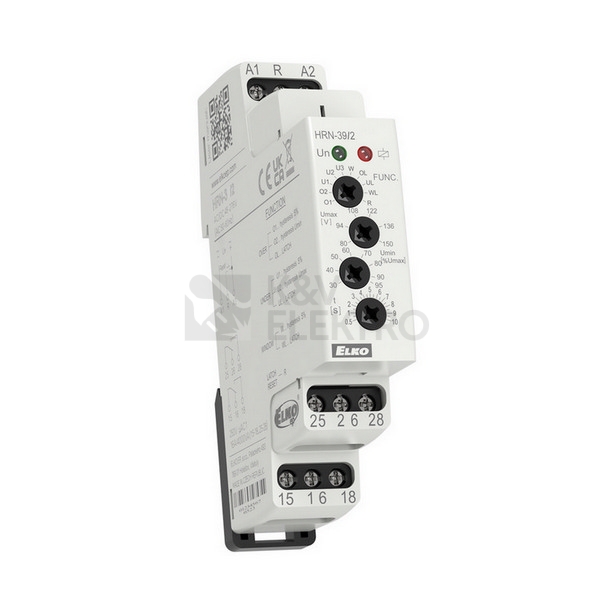

Multifunkční hlídací napěťové relé AC/DC ELKO EP HRN-39/2
Prodej ukončen
Omlouváme se, tento produkt je vyprodán a již nebude naskladněn. Prohlédněte si alternativy.
Slouží k hlídání velikosti střídavého nebo stejnosměrného napětí v 1-fázových obvodech.Napájení z hlídaného napětí.Hlídá překročení horní úrovně napětí (Umax) a pokles pod spodní úroveň napětí (Umin) – podle zvolené funkce.Plynulé nastavení obou napěťových úrovní – spodní úroveň Umin se nastavuje v % z horní úrovně Umax.Nastavitelná časová prodleva (pro eliminaci krátkodobých napěťových poklesů a špiček).Možnost volby funkcí s pamětí chybového stavu (Latch).Paměť chybového stavu je možno resetovat ovládacím vstupem (R).Měří skutečnou efektivní hodnotu napětí - TRUE RMS.Typ HRN-32/2 má nezávislý výstupní kontakt pro každou úroveň napětí.TECHNICKÉ PARAMTERYNastavitelné přepětí: AnoNastavitelné podpětí: AnoHlídaný rozsah: AC/DC 24 - 150 VVýstup: 2x přepínací, 16 AProvedení: 1-MODULNapájecí napětí: z hlídaného napětíRozměry: 90 x 17.6 x 64 mm
Značka
Dokumenty
Parametry
Typ elektrické přípojky:Připojení svorkou
S odnímatelnými svorkami:Ne
Možné jednofázové podpětí:Ano
Možné třífázové podpětí:Ne
Možné jednofázové přepětí:Ano
Možné třífázové přepětí:Ne
Možná jednofázová hystereze:Ne
Možná třífázová hystereze:Ne
Obsahuje funkci stejnosměrného podpětí:Ne
Obsahuje funkci stejnosměrného přepětí:Ne
Obsahuje funkci stejnosměrné hystereze:Ne
Měřicí rozsah napětí 1:48 - 276 V
Měřicí rozsah napětí 2:0 V
Typ napětí měřicí oblasti:AC
Dimenzované ovládací napájecí napětí Us AC 50Hz:48 - 276 V
Dimenzované ovládací napájecí napětí Us AC 60Hz:48 - 276 V
Dimenzované ovládací napájecí napětí Us DC:0 V
Typ napětí pro ovládání a napájení:AC
Reakční hodnota napětí:0 V
Min. nastavitelná doba zpoždění odezvy:0,5 s
Max. přípustná doba zpoždění odezvy:10 s
Min. nastavitelná doba zpoždění odtahu:0 s
Max. přípustná doba zpoždění odtahu:10 s
Počet rozpínacích kontaktů (NC):0
Počet spínacích kontaktů (NO):0
Počet přepínacích kontaktů (CO):2
Šířka:17,6 mm
Výška:90 mm
Hloubka/výška:64 mm
