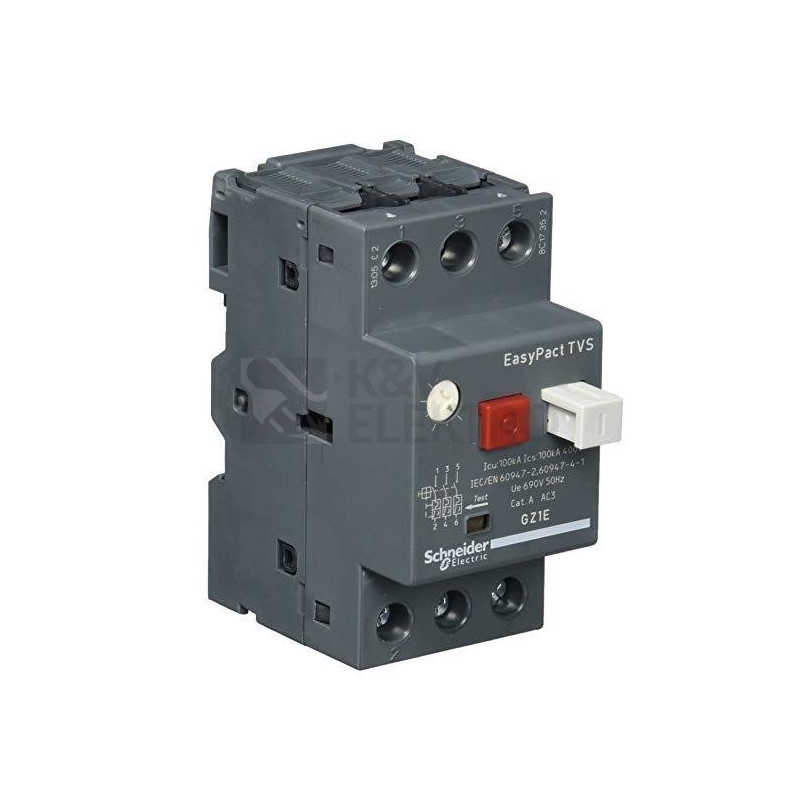

Motorový spouštěč Schneider Electric Easypact TVS 9-14A GZ1E16 slouží k ochraně a ručnímu spouštění motorů v nastaveném rozsahu 9–14 A. Využívá termomagnetické spouštění a pracuje v rozsahu 230–690 V. Při AC-3 na 400 V zvládá 5,5 kW, má 3 póly, krytí IP20 a zkratovou odolnost 50 kA. Připojení řeší šroubové svorky.
Specifikace motorového spouštěče Schneider Electric Easypact TVS 9-14A GZ1E16
Tento přístroj se používá k manuálnímu spouštění motorů samostatně, případně k automatickému nebo dálkovému ovládání při kombinaci se stykači. Ochranu motoru zajišťuje vestavěná tepelná a elektromagnetická spoušť, takže je připraven chránit pohony před přetížením i zkratem v rámci shora uvedených možností. Řešení je citlivé na výpadek fáze, čímž přispívá ke zvýšení bezpečnosti motoru.
Konstrukce odpovídá technice pevné montáže a ovládání je řešeno předním prvkem, který umožňuje přímou obsluhu na čele přístroje. Popis uvádí možnost zajištění ovládacích páček ve vypnuté poloze visacími zámky, což usnadní uzamčení stavu během servisních úkonů. Díky šroubovým svorkám je připojení vodičů přehledné a stabilní.
Zařízení je navrženo tak, aby žádné části pod napětím nebyly přístupné přímému dotyku prsty. Volitelná montáž elektrických spouští umožňuje připravit sestavu pro dálkové ovládání, a to zejména v aplikacích, kde je nutné propojení se stykači. V rámci uvedeného příslušenství lze tak sestavit kompaktní ochranné a ovládací řešení pro motorové obvody.
Dimenzované provozní hodnoty a zvolená spouštěcí technika odpovídají nasazení ve standardních motorových aplikacích. Provozní napěťový rozsah umožní nasazení v několika napěťových hladinách a třípólové provedení pokrývá běžné třífázové obvody. Ovládací prvek ve formě tlačítka zajišťuje pohotové spínání a vypínání přímo na zařízení.
Shrnutí a doporučení produktu
Hledáte-li kompaktní ochranu motoru s možností přímého ovládání a připraveností na spolupráci se stykači, tento spouštěč představuje solidní volbu. Umožňuje ruční obsluhu i integraci do vzdáleně řízených sestav, přičemž konstrukce brání přímému dotyku částí pod napětím. Připojení je jednoduché a přehledné díky svorkám s mechanickým upnutím vodiče.
Pro porovnání a výběr dalších variant navštivte kategorii motorové spouštěče. V případě širšího řešení jištění a rozvodů můžete vybírat i z portfolia výrobce včetně jističů do 125A, rozvaděčů a proudových chráničů. Pokud preferujete konkrétního výrobce, prohlédněte si nabídku Schneider Electric.
Technické detaily
- Rozsah nastavení spouště na přetížení: 9–14 A
- Spouštěcí technika: termomagnetické
- Dimenzované provozní napětí: 230–690 V
- Dimenzovaný trvalý proud Iu: 14 A
- Dimenzovaný provozní výkon při AC-3, 400 V: 5,5 kW
- Počet pólů: 3
- Dimenzovaný mezní vypínací zkratový proud Icu: 50 kA
- Krytí IP: IP20
