Motorový spouštěč slouží k ochraně a ručnímu ovládání motorů v nastavení od 6–10 A. Využívá termomagnetické spouštění a pracuje v rozsahu 230–690 V. Provozní výkon v kategorii AC-3 dosahuje na 2,2 kW při 230 V a 4 kW při 400 V, krytí odpovídá třídě IP20.

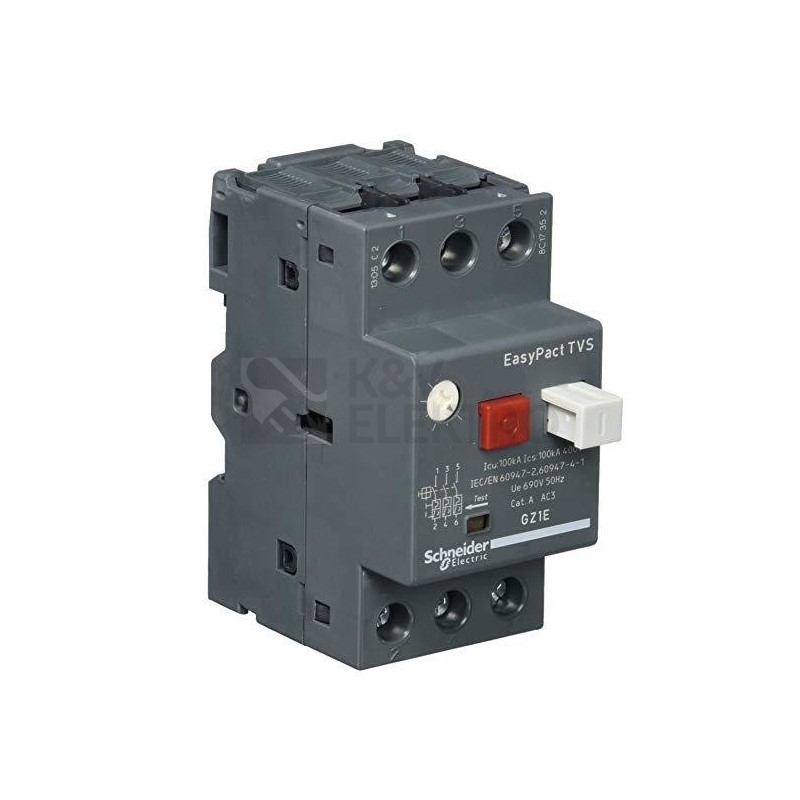

Specifikace motorového spouštěče Schneider Electric Easypact TVS 6-10A GZ1E14
Tento přístroj umožňuje ruční spouštění motoru při samostatném použití a také automatické či dálkové ovládání v kombinaci se stykači. Ochranné funkce zajišťuje tepelné a elektromagnetické spouštění integrované přímo ve spouštěči, přičemž konstrukce nepřipouští přístup k živým částem prstem.
Zapojení probíhá pomocí šroubové svorky v hlavním proudovém obvodu a ovládání zajišťuje tlačítko. Přístroj je řešen jako montážní přístroj v pevné technice. Ovládací páčky lze ve vypnuté poloze zajistit visacími zámky, což usnadňuje bezpečné odstavení. V případě potřeby je možné doplnit volitelné elektrické spouště pro dálkové řízení.
Zařízení je koncipováno pro třípólové aplikace a citlivě reaguje na výpadek fáze. Dimenzovaný trvalý proud činí 10 A, přičemž zařízení dosahuje dimenzovaného mezního vypínacího zkratového proudu Icu 100 kA. Odpovídající krytí IP20 vymezuje oblast použití do prostředí, kde není vyžadována zvýšená odolnost vůči vnějším vlivům.
Shrnutí a doporučení produktu
Tento model představuje funkční kombinaci ochrany motoru proti přetížení i zkratu a současně umožňuje praktické ruční ovládání. Vhod přijde možnost zajištění ovládání visacím zámkem, stejně jako snadné připojení přes standardní svorky a možnost rozšíření o dálkové ovládání.
Kromě motorových spouštěčů si u nás můžete vybrat i další modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, proudových chráničů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Rozsah nastavení spouště na přetížení: 6–10 A
- Nastavitelný rozsah nezpožděné zkratové spouště: 0 A
- Spouštěcí technika: termomagnetické
- Dimenzované provozní napětí: 230–690 V
- Dimenzovaný trvalý proud Iu: 10 A
- Dimenzovaný provozní výkon při AC-3, 230 V: 2,2 kW
- Dimenzovaný provozní výkon při AC-3, 400 V: 4 kW
- Druh připojení hlavního proudového obvodu: šroubová svorka
- Typ ovládacího prvku: tlačítko
- Konstrukce přístroje: montážní přístroj – technika pevné montáže
- Počet pólů: 3
- Dimenzovaný mezní vypínací zkratový proud Icu: 100 kA
- Krytí IP: IP20
