Motorový spouštěč pro manuální spouštění motorů slouží k ochraně díky termomagnetické spoušti s nastavením v rozsahu 4–6,3 A. Umožňuje práci v sítích s provozním napětím 230–690 V, nabízí šroubové svorky a třípólové připojení. Ovládání zajišťuje tlačítko, krytí odpovídá IP20.

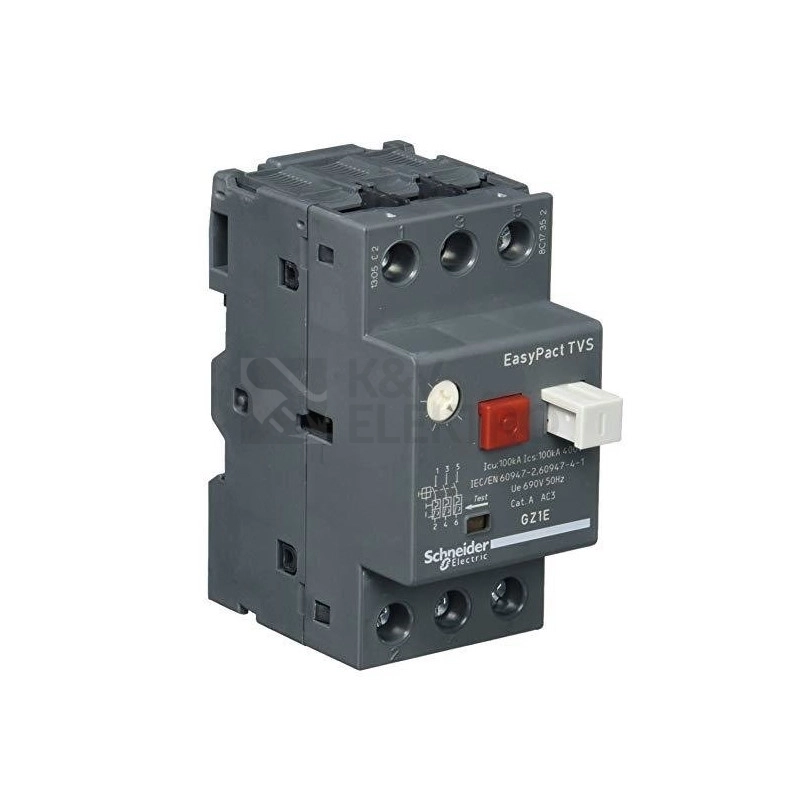

Specifikace motorového spouštěče Schneider Electric Easypact TVS 4-6,3A GZ1E10
Tento přístroj se používá k ručnímu spouštění motoru v samostatném zapojení a k automatickému či dálkovému ovládání při kombinaci se stykači. Ochranu motoru zajišťuje vestavěná tepelná a elektromagnetická spoušť, přičemž citlivost na výpadek fáze podporuje bezpečné odstavení při poruše. Připojení do hlavního obvodu probíhá přes šroubové svorky, a při instalaci nejsou přístupné žádné části pod napětím přímému dotyku prsty.
Zařízení je konstruováno jako montážní přístroj pro pevnou montáž, takže zapadne do standardních průmyslových aplikací s požadavkem na přehledné ovládání. Volitelná montáž elektrických spouští umožní zajištění dálkového řízení celého řešení. Ovládací páčky lze v poloze vypnuto zajistit visacími zámky, což usnadní servisní zásahy a brání nechtěnému zapnutí během údržby.
Shrnutí a doporučení produktu
Přístroj nabízí komplexní ochranu motoru a jednoduché ovládání, které lze rozšířit o vzdálené řízení pomocí volitelných spouští. Praktické šroubové svorky přispívají k rychlé montáži a bezpečnost zvyšuje provedení bez přístupu živých částí. Možnost zajištění ovládacích prvků visacími zámky podporuje bezpečnou obsluhu i při servisních pracích.
Kromě motorových spouštěčů si u nás můžete vybrat i další modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, proudových chráničů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Rozsah nastavení spouště na přetížení: 4–6,3 A
- Spouštěcí technika: termomagnetické
- Dimenzované provozní napětí: 230–690 V
- Dimenzovaný trvalý proud Iu: 6,3 A
- Dimenzovaný provozní výkon při AC-3, 230 V: 1,1 kW
- Dimenzovaný provozní výkon při AC-3, 400 V: 2,2 kW
- Druh připojení hlavního proudového obvodu: šroubová svorka
- Počet pólů: 3
- Dimenzovaný mezní vypínací zkratový proud Icu: 100 kA
- Krytí IP: IP20

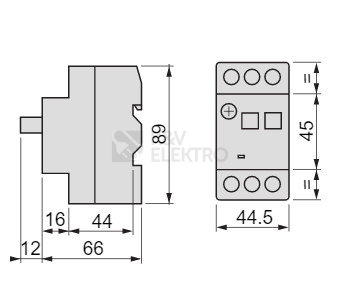

- Výška: 89 mm
- Šířka: 44,5 mm
- Hloubka/výška: 78 mm
