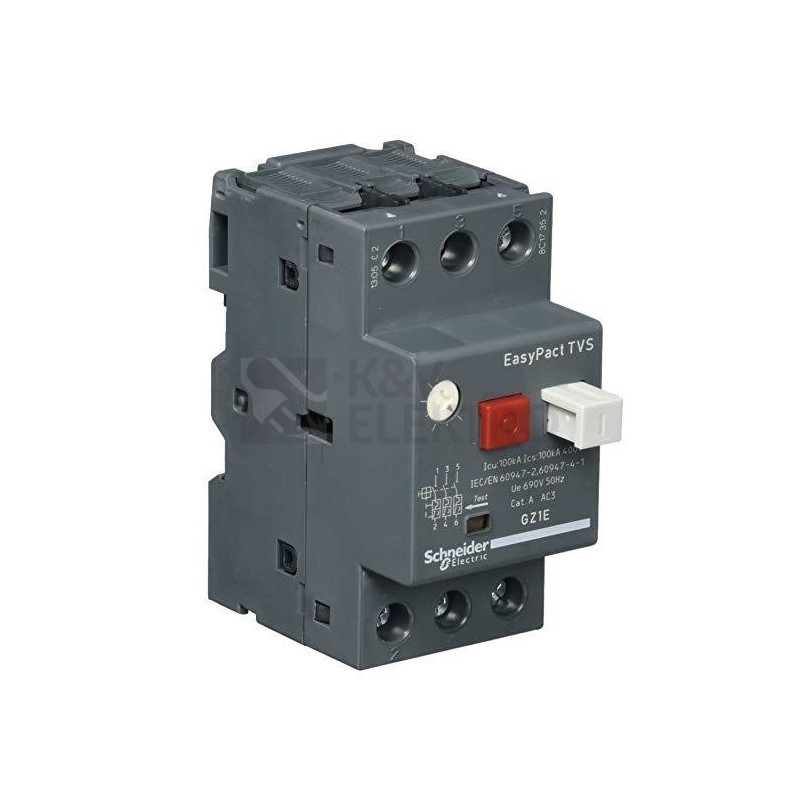

Motorový spouštěč Schneider Electric Easypact TVS 20-25A GZ1E22 se používá k manuálnímu spouštění a ochraně motorů s rozsahem nastavení 20–25 A. Využívá termomagnetické spouštění, je citlivý na výpadek fáze a pracuje v napěťovém rozsahu 230–690 V. Ovládání zajišťuje tlačítko, připojení je řešeno šroubovými svorkami, krytí odpovídá IP20.
Specifikace motorového spouštěče Schneider Electric Easypact TVS 20-25A GZ1E22
Tento přístroj slouží k ručnímu ovládání motoru samostatně a k automatickému či dálkovému řízení při kombinaci se stykači. Ochranu motoru zajišťují tepelné a elektromagnetické spouště vestavěné ve spouštěči. Vedení je chráněno tak, aby žádné živé části nebyly přístupné přímému dotyku prsty.
Pro instalaci jsou připraveny šroubové svorky a montáž probíhá jako montážní přístroj v technice pevné montáže. Ovládací páčky lze ve vypnuté poloze zajistit pomocí visacích zámků, což umožňuje bezpečné odstavení zařízení podle požadavků obsluhy.
Shrnutí a doporučení produktu
Spolehlivě zastane ruční ovládání motoru a umožní i dálkové řízení po doplnění odpovídajícího příslušenství. Ochranné prvky přímo v přístroji podporují bezpečný provoz a praktické detaily, jako možnost uzamknutí ovládací páčky, zvyšují komfort obsluhy i zajištění pracoviště. Šroubové připojení navíc usnadňuje zapojení v rozvodech.
Pro širší výběr obdobných přístrojů navštivte kategorii motorové spouštěče. Pokud budujete komplet, mohou se hodit i další prvky ochrany a distribuce energie ze sortimentu výrobce, například jističe do 125A, rozvaděče či proudové chrániče.
Technické detaily
- Rozsah nastavení spouště na přetížení: 20–25 A
- Dimenzované provozní napětí: 230–690 V
- Dimenzovaný trvalý proud Iu: 25 A
- Dimenzovaný provozní výkon při AC-3, 230 V: 5,5 kW
- Dimenzovaný provozní výkon při AC-3, 400 V: 11 kW
- Počet pólů: 3
- Dimenzovaný mezní vypínací zkratový proud Icu: 40 kA
- Krytí IP: IP20

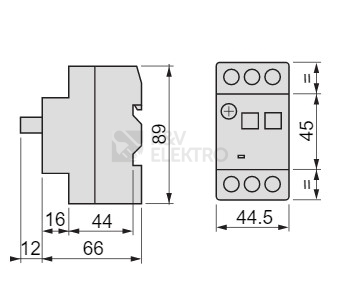

- Výška: 89 mm
- Šířka: 44,5 mm
- Hloubka/výška: 78 mm
