Motorový spouštěč Schneider Electric Easypact TVS využívá rozsah nastavení spouště na přetížení 2,5–4 A, takže přesně přizpůsobí ochranu běžným menším asynchronním motorům. Termomagnetická spoušť v jednom tělese zajišťuje kompaktní řešení pro praktické ovládání a bezpečný provoz v rámci stanoveného krytí.

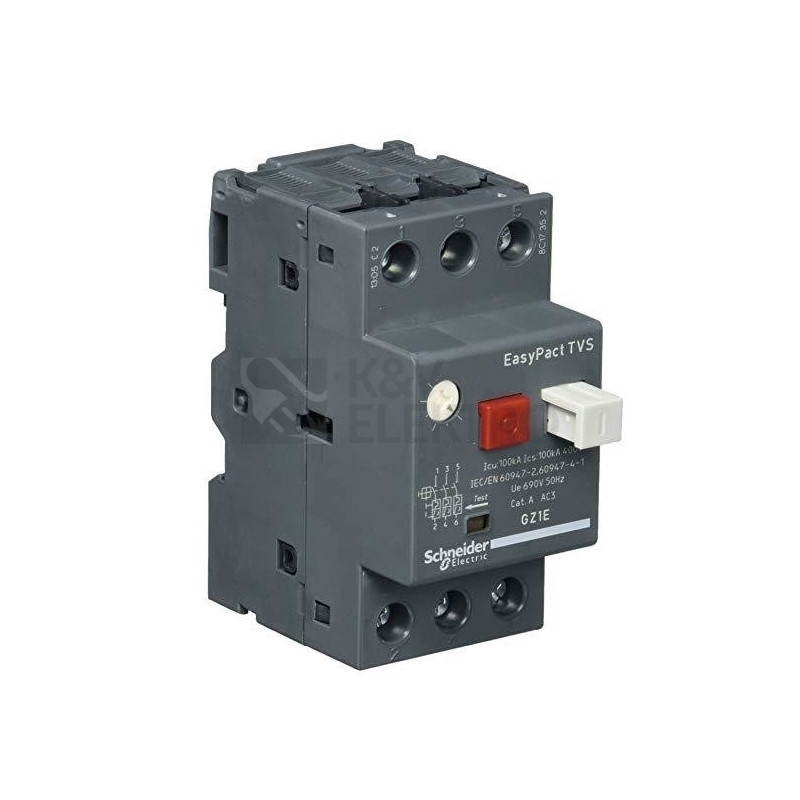

Specifikace motorového spouštěče Schneider Electric Easypact TVS 2,5-4A GZ1E08
Zařízení slouží k ručnímu spouštění motoru při samostatném použití a dovoluje automatické či dálkové ovládání v kombinaci se stykači. Ochranu motoru zajišťuje vestavěná spouštěcí technika termomagnetické koncepce s citlivostí na výpadek fáze. Pro připojení silových vodičů jsou připraveny šroubové svorky, které napomáhají spolehlivému dotažení. Ovládání probíhá přes tlačítko, přičemž ovládací páčky lze v poloze vypnuto uzamknout visacím zámkem. Díky provedení montážního přístroje pro pevnou instalaci a krytí IP20 nejsou přístupné žádné živé části na dotek prstem.
Dimenzování vychází z použití v trojfázových obvodech s 3 póly přičemž provozní hodnoty odpovídají běžnému nasazení v sítích v uvedeném rozsahu napětí.
Shrnutí a doporučení produktu
Tento model kombinuje ovládání i ochranu v jediném přístroji a tím zjednodušuje návrh motorových vývodů. Uživatel ocení možnost ruční obsluhy i integraci do automatizovaných sestav se stykačem, stejně jako uzamykatelné ovládání pro bezpečné odstavení. Praktické svorky usnadní instalaci a servis, provedení bez přístupných živých částí podporuje bezpečný provoz.
Pro rozšíření instalace či doplnění rozvaděče se podívejte na nabídku v kategorii Motorové spouštěče. V rámci stejné značky snadno vyberete související ochranné a spínací prvky: jističe do 125 A, nožové pojistky, proudové chrániče, stykače nebo vačkové a hlavní spínače.
Technické detaily
- Rozsah nastavení spouště na přetížení: 2,5–4 A
- Nastavitelný rozsah nezpožděné zkratové spouště: 0 A
- Tepelná ochrana: přítomna
- Citlivé na výpadek fáze: přítomna citlivost
- Spouštěcí technika: termomagnetické
- Dimenzované provozní napětí: 230–690 V
- Dimenzovaný trvalý proud Iu: 4 A
- Dimenzovaný provozní výkon při AC-3, 230 V: 0,75 kW
- Dimenzovaný provozní výkon při AC-3, 400 V: 1,5 kW
- Druh připojení hlavního proudového obvodu: šroubová svorka
- Typ ovládacího prvku: tlačítko
- Konstrukce přístroje: montážní přístroj – technika pevné montáže
- Počet pólů: 3
- Dimenzovaný mezní vypínací zkratový proud Icu: 100 kA
- Krytí IP: IP20
