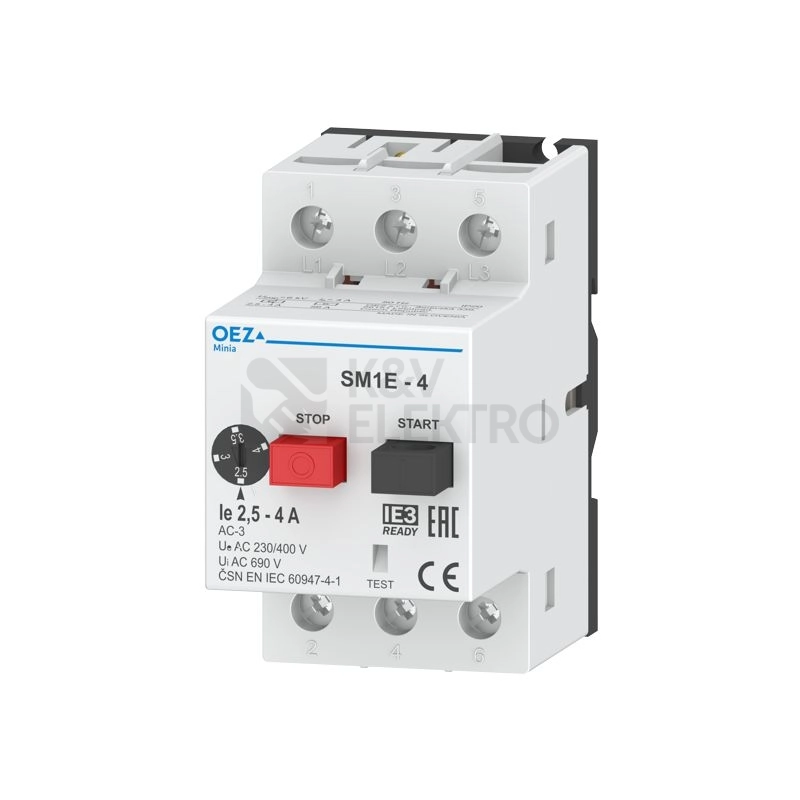

Motorový spouštěč OEZ SM1E-4 2,5-4A

Motorový spouštěč OEZ SM1E-4 nabízí přesné nastavení ochrany díky rozsahu 2,5–4 A. Termomagnetické provedení kombinuje zkratovou a tepelnou spoušť, přičemž přístroj reaguje na výpadek fáze. Konstrukce pro pevnou montáž a tlačítkové ovládání zjednodušují obsluhu i začlenění do rozváděče.

Specifikace motorového spouštěče OEZ SM1E-4 2,5-4A

Tento přístroj je určený pro spínání a jištění motorů s ochranou proti přetížení i zkratu, navíc reaguje na výpadek fáze. Ovládání probíhá tlačítkovým mechanismem, přičemž zapínací tlačítko lze zabezpečit visacím zámkem. Tepelná spoušť se nastavuje pomocí regulačního kotouče na čelní straně. Kompenzace vlivu okolní teploty pomáhá udržet stabilní chování ochrany. Připojení hlavního obvodu zajišťuje šroubová svorka, konstrukce je určena pro pevnou montáž a provedení se třemi póly odpovídá standardnímu nasazení u asynchronních motorů.

Termomagnetická spouštěcí technika pokrývá běžné provozní situace: tepelná část pracuje při dlouhodobých přetíženích a okamžitá nadproudová spoušť je pevně nastavena na dvanáctinásobek jmenovitého proudu. Krytí IP20 odpovídá použití v krytých instalacích. Přístroj SM1E konstrukčně nahrazuje dřívější řadu SM1, přičemž příslušenství mezi těmito řadami není vzájemně zaměnitelné.

Shrnutí a doporučení produktu

Hledáte spolehlivé řešení pro spínání a současnou ochranu motoru v jednom kompaktním přístroji? Tento model spojuje ochranu proti přetížení a zkratu, reaguje na výpadek fáze a díky tlačítkovému ovládání se snadno obsluhuje. Možnost zajištění zapínacího tlačítka zvyšuje bezpečnost provozu, zatímco nastavení tepelné části přímo na čele přístroje urychlí uvedení do chodu i následné úpravy.

Kromě ​motorových spouštěčů ​si u ​nás můžete vybrat i ​další ​modulové a ​paticové přístroje. Najdete u ​nás třeba širokou nabídku ​jističů do 125 A, ​proudových chráničů, ​vypínačů a ​přepínačů ​nebo ​elektroměrů.

Technické detaily

• Rozsah nastavení spouště na přetížení: 2,5–4 A
• Spouštěcí technika: termomagnetické
• Dim.provozní napětí: 230–690 V
• Dim. trvalý proud Iu: 4 A
• Dim. provoz.výkon při AC-3, 230 V: 0,37 kW
• Dim. provoz. výkon při AC-3, 400 V: 1,5 kW
• Druh připojení hlavního proud. obvodu: šroubová svorka
• Typ ovládacího prvku: tlačítko
• Počet pólů: 3
• Dimenzovaný mezní vypínací zkratový proud Icu: 50 kA
• Krytí IP: IP20
• Okamžitá nadproudová spoušť: pevné nastavení na 12× In
• Spínání a jištění motorů do: 25 A
• Výška: 80 mm
• Šířka: 45 mm
• Hloubka: 87 mm
