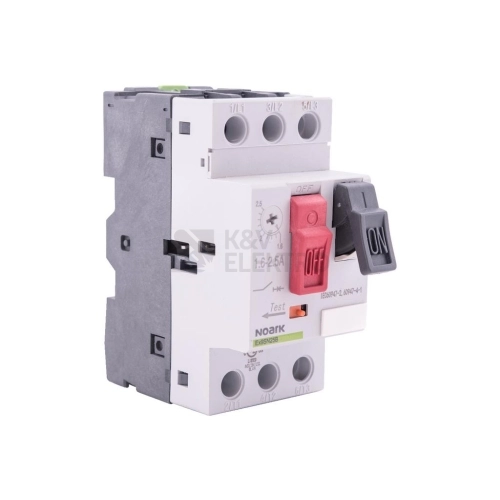

Motorový spouštěč NOARK Ex9SN25B 10A tlačítkový 6-10A 108949




Motorový spouštěč NOARK Ex9SN25B slouží k manuálnímu spínání a ochraně motorů v rozsahu nastavení přetížení 6–10 A. Využívá termomagnetické spouštění, pracuje v hlavním obvodu na 230–690 V a ovládá se tlačítkem. Třípólové provedení a krytí IP20 doplňuje zkratová odolnost Icu 100 kA.
Tento přístroj je určen pro manuální spínání motorů a jejich ochranu v hlavních okruzích. Díky provedení jako kompletní přístroj s tlačítkovým ovládáním se používá v aplikacích, kde je vyžadováno přímé ON/OFF řízení. Vhodnost pro třífázové i jednofázové aplikace přináší flexibilitu při nasazení v různých typech motorických obvodů. Připojení hlavního obvodu zajišťují šroubové svorky, což usnadňuje montáž i servisní zásahy v rozvodech. Citlivost na výpadek fáze a tepelná ochrana podporují bezpečný provoz a ochranu motoru při poruchových stavech. Výrobek navazuje na požadavky IEC / ČSN EN 60947-2 a IEC / ČSN EN 60947-4-1 uvedené v popisu.
Ochranné funkce vycházejí z termomagnetické spouště, která při přetížení i zkratu zajišťuje rychlou reakci. Nezpožděná zkratová spoušť s nastavitelným prahem 138 A pomáhá minimalizovat poškození zařízení při poruchách. Dimenzované provozní napětí v rozsahu 230–690 V umožňuje použití v širší škále napěťových soustav, přičemž 3 póly pokrývají běžné motorové instalace.
Provozní výkony v režimu AC-3 dosahují při 230 V hodnoty 2,2 kW a při 400 V hodnoty 4 kW, což je vhodné pro standardní motory v daném proudovém nastavení. Dimenzovaný trvalý proud Iu 10 A a krytí IP20 zapadají do obvyklých požadavků na přístroje instalované v rozváděčích. Uvedený mezní vypínací zkratový proud Icu 100 kA podporuje nasazení v aplikacích se zvýšenými nároky na zkratovou odolnost.
Praktické rozměry s šířkou 44,5 mm, délkou 80,8 mm a výškou 91,3 mm usnadňují umístění v rozvodných polích.
Součástí popisu je i informace o splnění příslušných norem IEC / ČSN EN 60947-2 a IEC / ČSN EN 60947-4-1. Přístroj je koncipován pro bezpojistkové řešení ochrany motoru s rychlou reakcí při zkratu, kde kombinace s dalšími prvky v obvodu (například jistič a přepěťové relé) vytváří kompaktní ochranné schéma. Připojení pomocí šroubových svorek podporuje spolehlivé uchycení vodičů v hlavním proudovém obvodu.
Hledáte spolehlivé řešení pro ruční spínání motoru se zabudovanou ochranou? Tento spouštěč nabízí kombinaci jednoduché obsluhy a ochranných funkcí, které chrání motor před běžnými poruchovými stavy. Díky univerzálnímu využití v různých aplikacích usnadní sjednocení zařízení napříč projektem.
