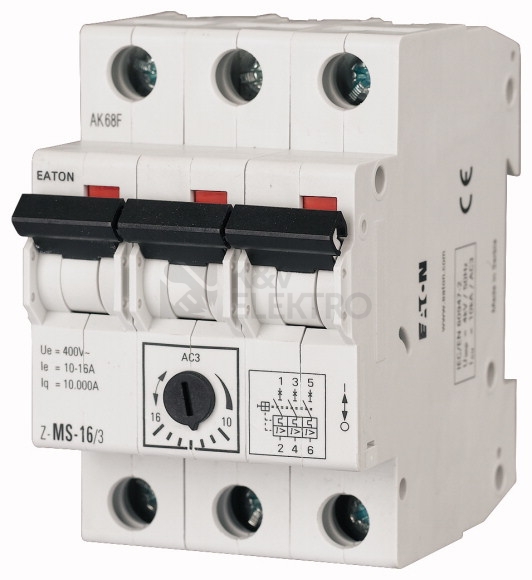

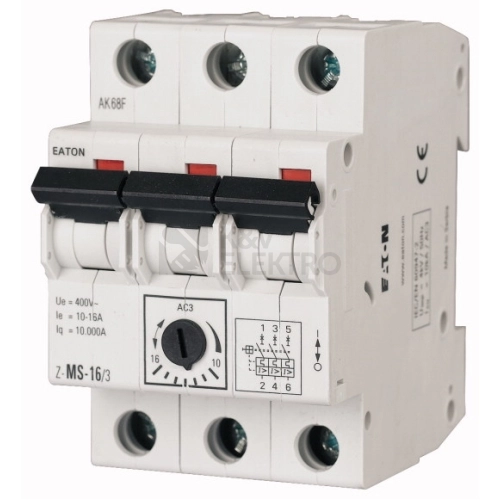

Motorový spouštěč EATON Z-MS-16/3 10-16A 248412 slouží k ochraně a spínání třífázových motorů v rozsahu nastavení přetížení 10–16 A. Využívá magnetické spouštěcí techniky, nabízí mezní zkratovou odolnost 10 kA a pracuje při napětích 230–440 V.
Specifikace motorového spouštěče EATON Z-MS-16/3 10-16A 248412
Tento přístroj je určen pro spínání a ochranu třífázových motorů s výkonem do 7,5 kW při AC-3, 400 V, a v popsané oblasti použití i dalších spotřebičů do 40 A. Díky provedení jako montážní přístroj – technika pevné montáže se snadno uplatní v rozváděčích menších rozměrů, kde je kladen důraz na úsporu místa a přehlednou organizaci obvodů.
Ovládání zajišťuje sklopná páka a polohu kontaktů signalizují barvy červená a zelená. Připojení hlavního obvodu řeší šroubové svorky, přičemž výrobce uvádí možnost volby vstupních a výstupních svorek podle konkrétního zapojení. Přístroj lze využít i jako hlavní vypínač, což rozšiřuje jeho aplikační scénáře v rámci menších rozváděčových sestav.

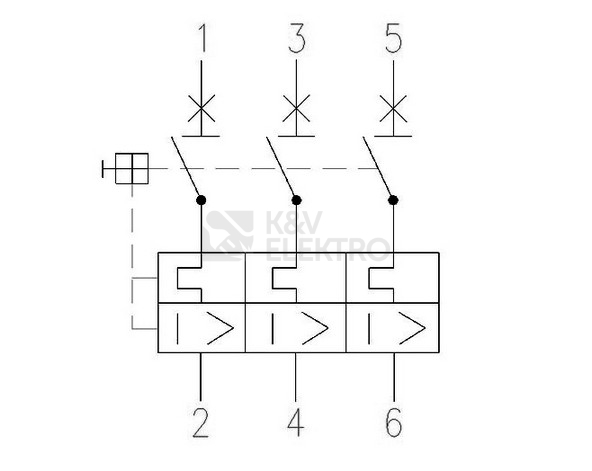

Zkratová spoušť je pevně nastavena a spoušť na přetížení umožňuje nastavení v rozsahu 10–16 A, takže lze citlivost přizpůsobit ochraně daného motoru. Přístroj poskytuje tepelnou ochranu a jeho izolační vlastnosti odpovídají požadavkům ČSN EN 60947 dle dodaného popisu. Příslušenství je uvedeno jako kompatibilní s PL7, PL6 a dalšími prvky této řady.
Rozměrově přístroj dosahuje výšky 75 mm, šířky 54 mm a hloubky 80 mm. Krytí IP20 jej předurčuje pro instalaci do odpovídajících uzavřených rozváděčů, kde je zajištěno prostředí odpovídající této úrovni ochrany.
Shrnutí a doporučení produktu
Hledáte-li spouštěč, který umožní přizpůsobit ochranu motoru konkrétním provozním podmínkám a současně nabídne přehledné ovládání s jasnou indikací stavu, tento model představuje promyšlené řešení do kompaktních rozváděčů. Využití jako hlavní vypínač rozšiřuje možnosti jeho nasazení v menších aplikacích.
Kromě motorových spouštěčů si u nás můžete vybrat i další modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, proudových chráničů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Rozsah nastavení spouště na přetížení: 10–16 A
- Nastavitelný rozsah nezpožděné zkratové spouště: 160–208 A
- Dimenzované provozní napětí: 230–440 V
- Dimenzovaný trvalý proud Iu: 16 A
- Dimenzovaný provozní výkon při AC-3, 400 V: 7,5 kW
- Druh připojení hlavního proudového obvodu: šroubová svorka
- Typ ovládacího prvku: sklopná páka
- Konstrukce přístroje: montážní přístroj – technika pevné montáže
- Počet pólů: 3
- Dimenzovaný mezní vypínací zkratový proud Icu: 10 kA
- Krytí: IP20
- Šířka: 54 mm
- Výška: 75 mm
- Hloubka: 80 mm
