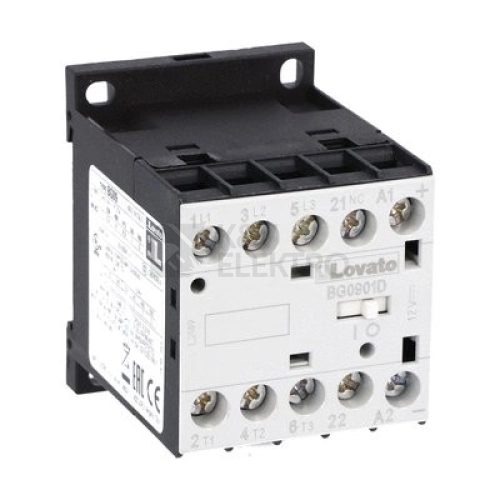

Ministykač s ovládací cívkou 48 V DC spolehlivě zajistí přepínání třífázového obvodu a nabízí 3 hlavní spínací kontakty doplněné o 1 pomocný rozpínací. Díky šroubovým svorkám je zapojení přehledné a pevné, rozměry usnadní umístění v rozvaděči.
Specifikace ministykače 3P+1V 9A(AC3) 48VDC LOVATO 11BG0901D048
Tento třípólový výkonový stykač pro AC spínání pracuje s cívkou 48 V DC a je koncipován pro zapojení pomocí šroubových svorek. Hlavní proudový obvod tvoří tři spínací kontakty, které doplňuje jeden pomocný rozpínací kontakt pro signalizaci nebo řídicí účely. Provozní charakteristiky zahrnují hodnoty pro režimy AC-1, AC-3 i AC-4 při napětí 400 V, což dává jasný přehled o zatížení v různých spínacích stavech.
Shrnutí a doporučení produktu
Hledáte kompaktní řešení s jistotou jednoznačné kabeláže a důsledné signalizace stavu? Tento model zaujme kombinací robustního připojení, přehledného uspořádání kontaktů a praktického pomocného kontaktu. Díky promyšlené konstrukci se snadno začlení do stávajících rozvodných celků a podpoří plynulé řízení obvodu.
Pro kompletní řešení doporučujeme projít nabídku výkonových stykačů a ministykačů a navázat odpovídající ochranou a jištěním v rozvaděči z portfolia Schneider Electric: vhodně jej doplní jističe do 125A, skříňové a nástěnné rozvaděče a kvalitní proudové chrániče pro zvýšení bezpečnosti obsluhy i zařízení.
Technické detaily
- Dimenzované ovládací napájecí napětí Us DC: 48 V
- Typ napětí pro ovládání a napájení: DC
- Dimenzovaný provozní proud Ie při AC-1, 400 V: 20 A
- Dimenzovaný provozní proud Ie při AC-3, 400 V: 9 A
- Dimenzovaný provozní výkon při AC-3, 400 V: 9 kW
- Dimenzovaný provozní proud Ie při AC-4, 400 V: 4 A
- Počet hlavních spínacích kontaktů (NO): 3
- Počet pomocných rozpínacích kontaktů (NC): 1
O výrobci
LOVATO existuje již přes 100 let. Byla založena v italském Bergamu pro výrobu olejových a vzduchových spínačů. Postupně se přešlo na výrobu stykačů tyčové konstrukce na montážní desce. V současné době se firma specializuje na široké spektrum nízkonapěťových elektrických zařízení pro průmyslové aplikace. Firma LOVATO Electric vybudovala 15 poboček po celém světě a na 90 zastoupení. Na e-shopu K&V Elektro od této značky nabízíme elektroměry, válcové pojistky, pojistkové odpínače a odpojovače, modulové relé, tlakové a plovákové spínače, vačkové a hlavní spínače, výkonové jištění aj.
