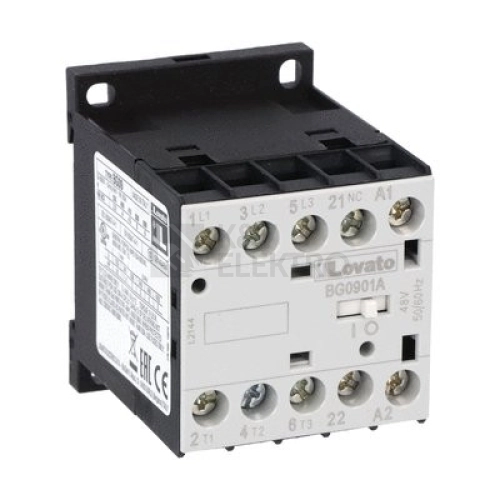

Ministykač 3P+1V 9A(AC3) 48V LOVATO 11BG0901A048

Ministykač Lovato s ovládací cívkou 48 V AC (50/60 Hz) spolehlivě obslouží třífázové zátěže díky třem hlavním spínacím kontaktům a zároveň nabízí jeden pomocný rozpínací kontakt pro signalizaci či blokování. V aplikacích s motory oceníte AC-3 proud 9 A při 400 V a výkon 9 kW.

Specifikace ministykače 3P+1V 9A(AC3) 48V LOVATO 11BG0901A048

Tento třípólový přístroj je určen pro spínání hlavního obvodu přes 3 NO hlavní kontakty, zatímco řídicí a signální obvody obslouží 1 NC pomocný kontakt. Ovládání zajišťuje cívka na 48 V AC při 50 Hz i 60 Hz, což usnadňuje začlenění do rozvaděčů s odpovídajícím napájením. Pro motorové aplikace je uzpůsoben provoz v kategorii AC-3 s proudem 9 A při 400 V a výkonem 9 kW, přičemž zvládá i spínání v AC-4 s proudem 4 A při 400 V. Hlavní obvod se připojuje přes šroubové svorky pro pevné a přehledné vedení. Konstrukce nevyžaduje řadovou montáž, což umožňuje zvolit jiné uspořádání v rozvaděči.

Shrnutí a doporučení produktu

Ministykač představuje praktické řešení pro přehledné řízení výkonových obvodů s důrazem na jednoduché zapojení a jasně oddělené hlavní i signální kontakty.

Pro kompletní řešení doporučujeme projít nabídku výkonových stykačů a ​ministykačů a ​navázat odpovídající ochranou a ​jištěním v ​rozvaděči z ​portfolia Schneider Electric: vhodně jej doplní jističe do 125A, skříňové a ​nástěnné rozvaděče a ​kvalitní proudové chrániče pro zvýšení bezpečnosti obsluhy i ​zařízení.

Technické detaily

• Typ napětí pro ovládání a napájení: AC
• Dimenzované ovládací napájecí napětí Us AC 50 Hz: 48 V
• Dimenzované ovládací napájecí napětí Us AC 60 Hz: 48 V
• Dimenzovaný provozní proud Ie při AC-1, 400 V: 20 A
• Dimenzovaný provozní proud Ie při AC-3, 400 V: 9 A
• Dimenzovaný provozní výkon při AC-3, 400 V: 9 kW
• Dimenzovaný provozní proud Ie při AC-4, 400 V: 4 A
