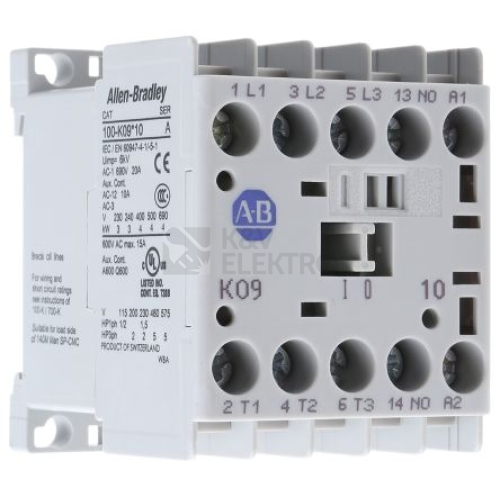

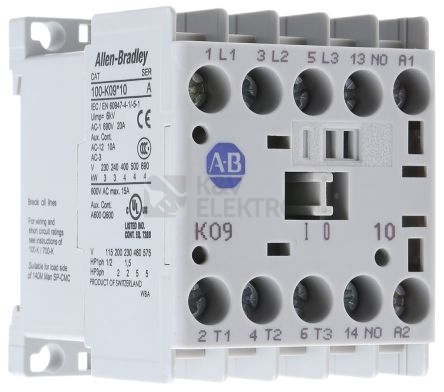

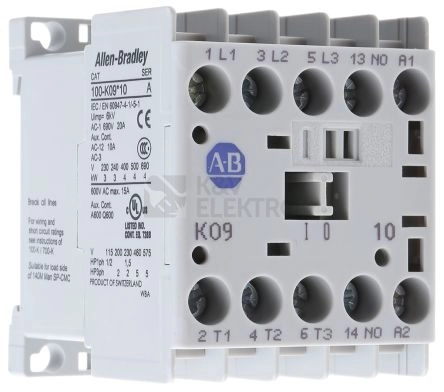

Ministykač 20A, 230V 50/60Hz, 100-K09KF10

Ministykač Allen‑Bradley 100‑K09KF10 s ovládáním na 230 V při 50/60 Hz spolehlivě zapadne do standardních řídicích obvodů. Připojení přes šroubové svorky usnadní montáž a kombinace tří hlavních kontaktů NO s jedním pomocným NO podpoří přehledné řízení i signalizaci.

Specifikace ministykače 100‑K09KF10

Tento model je koncipován pro AC spínání a pracuje s ovládacím napětím 230 V na kmitočtech 50/60 Hz, což umožní okamžité nasazení v běžných automatizačních sestavách. Typ napětí pro ovládání a napájení odpovídá provedení AC/DC, takže zapojení do nadřazených systémů probíhá bez nutnosti speciálního přizpůsobení.

Výkonovou část tvoří tři hlavní spínací kontakty NO, které obslouží zátěž v hlavním obvodu, a k dispozici je také jeden pomocný spínací kontakt NO pro signalizační nebo řídicí větve. Pro přehled v zapojení je počet hlavních rozpínacích kontaktů NC rovný 0 a počet pomocných rozpínacích kontaktů NC rovněž 0, což usnadňuje volbu logiky spínání.

V provozní kategorii AC-1 při 400 V zvládá stykač proud až 20 A. Pro režim AC-3 při 400 V je dimenzován na proud 9 A a výkon 4 kW. Stejnému výkonu 4 kW odpovídá i kategorie AC-4 při 400 V, což dovoluje zvolit vhodné nasazení podle charakteru zátěže.

Hlavní proudový obvod je vyveden přes šroubovou svorku, která poskytuje jisté dotažení vodičů a přehledné vedení připojení v rozvaděči. Díky tomuto provedení probíhá instalace s důrazem na stabilitu kontaktů a spolehlivost mechanického uchycení přívodů.

Vyhotovení odpovídá zvyklostem značky Allen‑Bradley a staví na praktickém rozdělení výkonových a řídicích svorek. Třípólová konfigurace hlavních kontaktů NO spolu s jedním pomocným NO dává prostor pro jednoduché i rozšířené zapojení bez doplňkových bloků.

Shrnutí a doporučení produktu

Hledáte kompaktní řešení, které se rychle začlení do standardních řídicích obvodů a umožní přehledné oddělení výkonu od signalizace? Tento ministykač nabízí vyváženou kombinaci přívětivého zapojení a uspořádání kontaktů, což usnadní návrh i následnou údržbu.

Pro porovnání alternativ a výběr odpovídající varianty pro konkrétní aplikaci doporučujeme projít nabídku v kategorii Výkonové stykače a ministykače, kde lze najít řešení s odlišným uspořádáním kontaktů i dalšími vlastnostmi pro různé spínací úlohy.

O výrobci

Allen‑Bradley spadá pod společnost Rockwell Automation a nabízí nabízí širokou škálu komponentů, které pokrývají téměř všechny potřeby moderních automatizačních systémů – od stykačů, relé, jističů a senzoriky, přes frekvenční měniče PowerFlex, až po programovatelné automaty (PLC) a sofistikované bezpečnostní prvky.
