Letovací spojka teplem smrštitelná WAPRO SSSN-40-20 1,5-2,5 mm2 pro laněné vodiče modrá

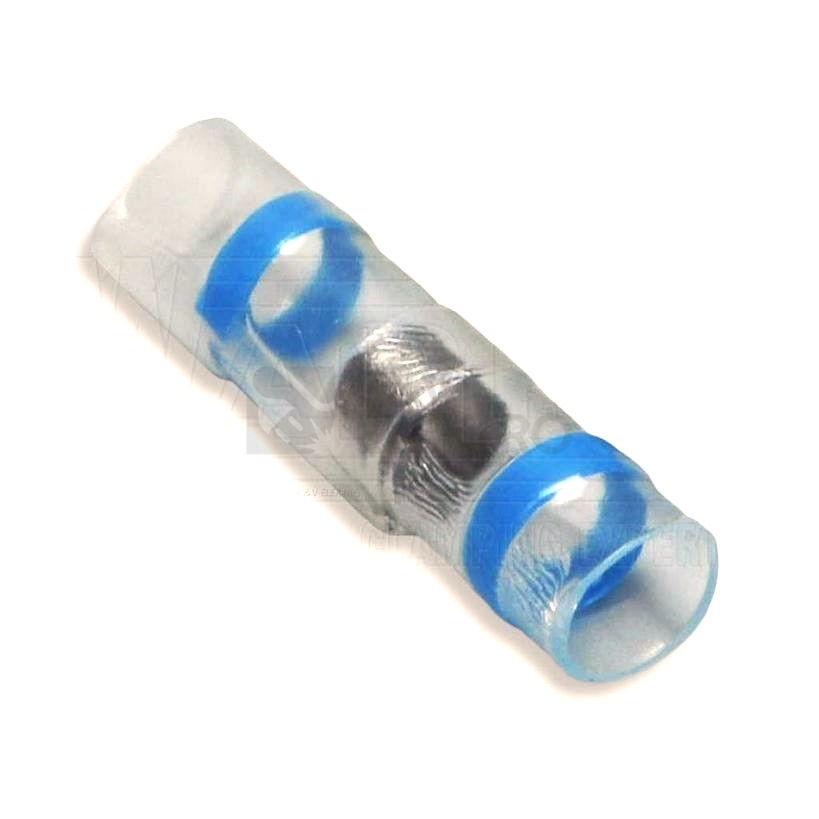

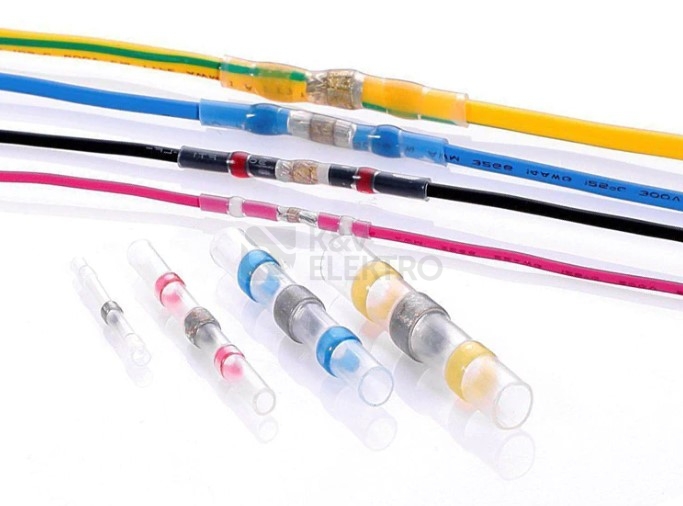

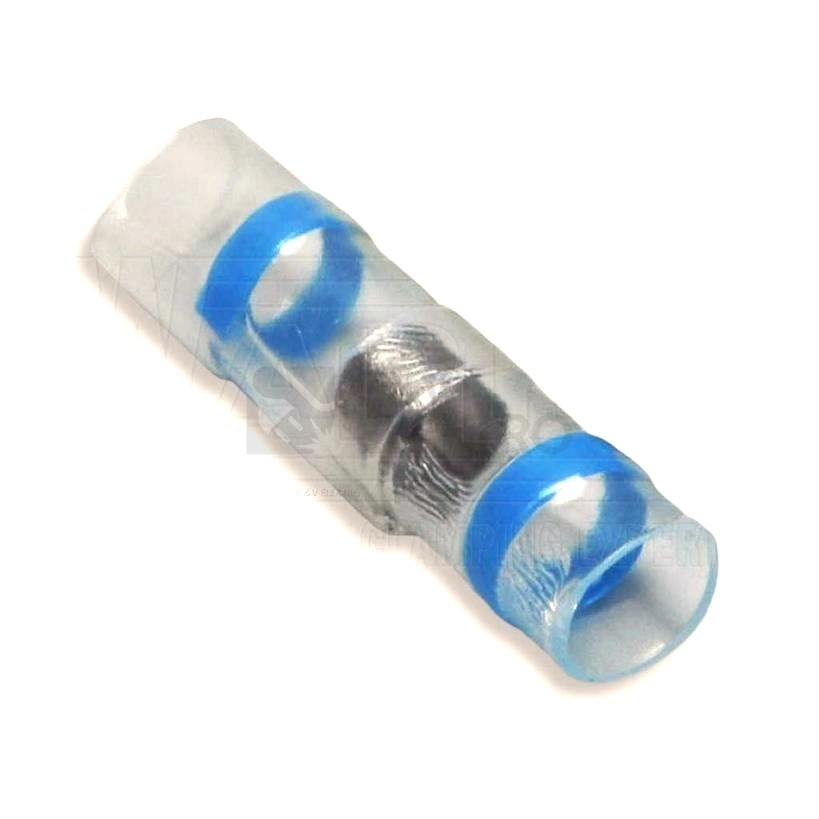

Letovací spojka Wapro SSSN-40-20 usnadní spojení měděných vodičů v rozsahu 1,5–2,5 mm². Průhledná trubice s pájecím cínem a termoplastickým lepidlem po zahřátí současně spojí, připájí, zaizoluje a utěsní spoj. Díky smršťovací izolaci PE a modrému barevnému rozlišení je orientace a kontrola zpracování velmi snadná.

Specifikace letovací spojky teplem smrštitelné WAPRO SSSN-40-20 1,5-2,5 mm2 pro laněné vodiče modré

Tato letovací spojka je určena pro jemné lankové vodiče z mědi a tvoří seriové spojení bez nutnosti dodatečného krimpování. Zpracování probíhá zahřátím, kdy se pájecí slitina uvnitř trubice roztaví a vytvoří elektricky vodivé spojení, zatímco smršťovací izolace PE s lepidlem po obvodu spoje zajišťuje těsnost a mechanické zakrytí.

Díky konstrukci z mědi s holým povrchem a smršťovací trubici s lepidlem je docíleno spojení v kompaktním tvaru, vhodném do rozbočovacích prostor či tras kabeláže.

Doporučení pro zpracování: zahřívat celoplošně, teplotu horkovzdušné pistole nastavit o cca 10–30 °C výše pro dosažení teploty na pájecí slitině; vhodný kónický nástavec pro cílené proudění vzduchu

Shrnutí a doporučení produktu

Hledáte řešení, které v jediném kroku spojí, připájí, zaizoluje a zároveň utěsní vodiče? Tato spojka nabízí právě takový postup a navíc umožní vizuální ověření výsledku díky průhledné trubici. Přirozeně navazuje na pracovní postupy s horkovzdušnou pistolí a eliminuje nutnost dalších návleků nebo samostatného pájení.

Pro snadný výběr obdobných řešení navštivte hlavní kategorii Kabelové spojky na vodiče. Pro úhledné vedení kabeláže v instalaci doplňte nákup o vhodné příchytky Wapro nebo zvolte svazkovací spirály pro organizaci svazků. Pokud preferujete stejné řešení s teplem smršťovanou technologií v rámci sortimentu značky, projděte si také nabídku smršťovacích letovacích spojek.

Technické detaily

• Jmenovitý průřez: 1,5–2,5 mm²
• Rozsah AWG: 16–14
• Materiál: měď
• Povrchová ochrana: holé
• Izolace: smršťovací izolace PE
• Barva izolace: modrá
• Řada napětí: do 230/380 V
• Materiál izolace: teplem smrštitelná trubice
• Provozní teplota: −55 °C až +95 °C
• Teplota tání pájecí slitiny: min. +145 °C
• Orientační teplota pro zpracování: cca 250 °C
• Minimální teplota pro smrštění: +120 °C
• Poměr smrštění: 3:1
• Maximální provozní napětí: 1 kV
• Dielektrická odolnost: 15 kV/mm
• Pracovní odpor: 10¹⁴ Ω·cm
• Norma izolace: MIL‑I‑23053/4 class 2
• Doporučená délka odizolování vodičů: cca 8 mm
