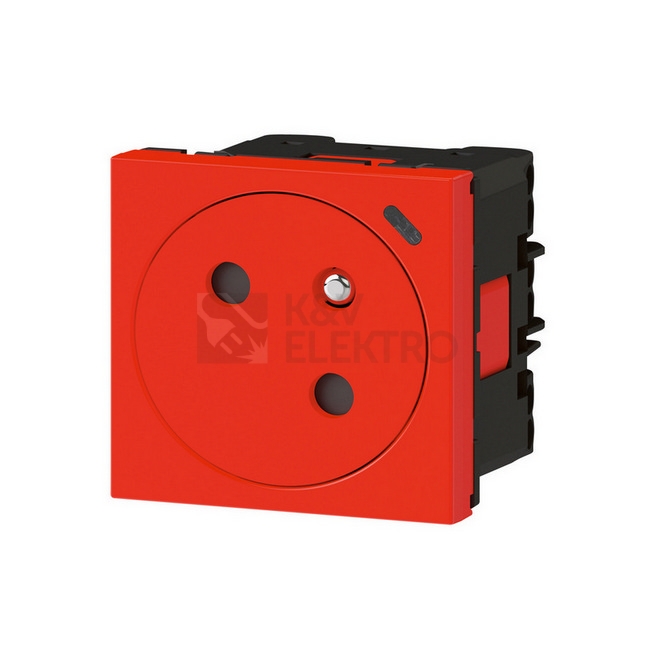

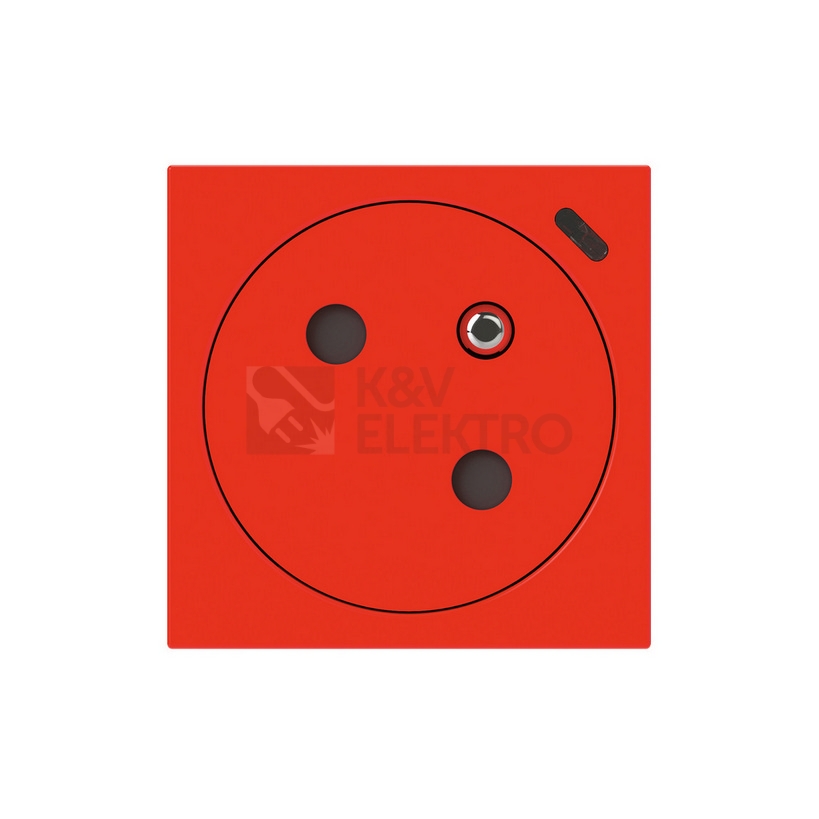

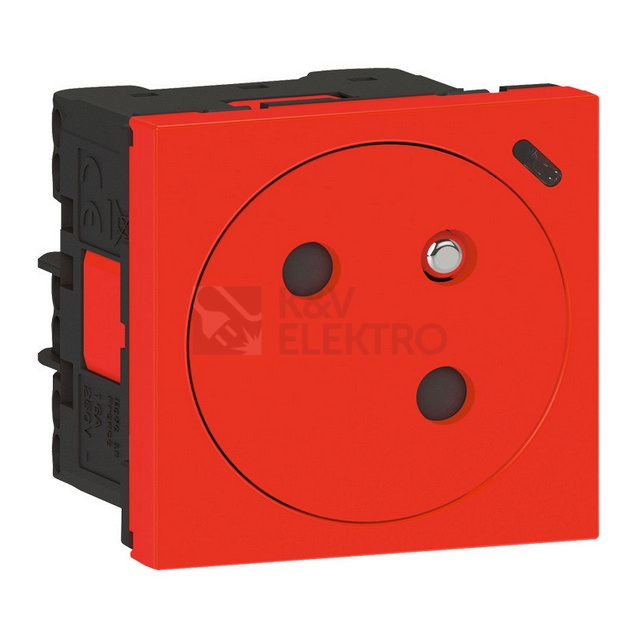

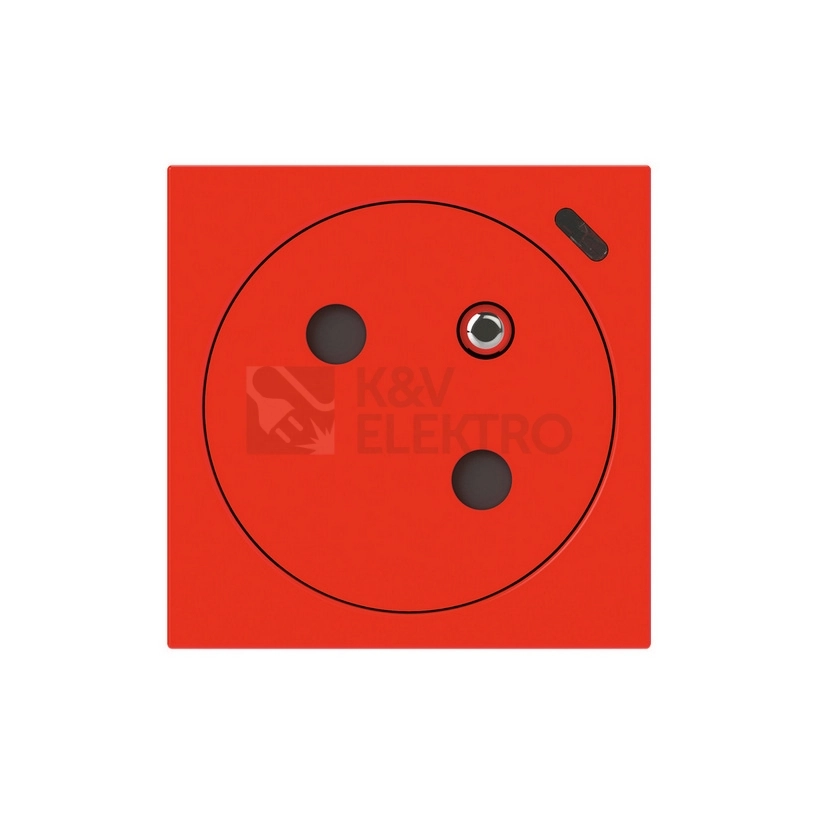

Zásuvka Legrand Mosaic v provedení podle francouzské normy NF přináší jasné barevné rozlišení díky červenému provedení v odstínu RAL 3020. Název napovídá integraci indikátoru funkce, přičemž modulové řešení se hodí do sestav Mosaic a zapadne do jednotného designu s lesklým povrchem z termoplastu.
Specifikace legrand Mosaic zásuvky červené s indikátorem funkce 077128L
Řešení vycházející z řady Mosaic je určeno pro modulovou montážní desku a využívá zaskakovací upevnění pro rychlé sestavení do rámečků této řady. Elektrické parametry odpovídají běžné jednonásobné konfiguraci v systému Mosaic s rozsahem jmenovitého napětí 250 V a proudu 16 A, provedení vychází z francouzské normy NF.
Bezpečnostní prvek představují clonky, které napomáhají ochraně před nechtěným dotykem. Připojení vodičů je řešeno jako klešťový kontakt, což napomáhá svižné a opakovatelné montáži v modulárním poli. Zařazení zohledňuje také vhodnost pro krytí IP41 a odolnost při rázu podle IK04.
Modulární logika odpovídá využití 2 modulů při 1 jednotce, takže se snadno kombinuje s dalšími prvky Mosaic ve stejné šířkové mřížce. Povrch je lesklý, materiál tvoří termoplast s bez ošetření povrchu. Barevné provedení v odstínu RAL 3020 slouží k rozlišení okruhů, které jsou v systému popsány jako další bezpečnostní napájení (červené).
Rozměrově se jedná o kompaktní přístroj s rozměry 45 × 45 × 40 mm (šířka × výška × hloubka přístroje), přičemž celková výška 45 mm podporuje sladění s modulárním systémem. Hmotnost dosahuje 45,8 g, což usnadňuje manipulaci při kompletaci větších sestav. Vizuální provedení je bez potisku a zachovává čisté linie čelního dílu.
Uspořádání zásuvky je pevné, bez sklopného víka a bez transparentních prvků, přičemž pootočená zdířka ani integrované přepěťové prvky nejsou součástí této varianty. Materiálová skladba se opírá o plast s označeným termoplastem a vyhovující mechanickou odolností dle IK04 pro běžný provoz v rámci krytí IP41.
Komponent je koncipován jako domovní zásuvka bez doplňkového textového pole a bez speciálních popisovacích ploch, aby bylo zachováno jednoznačné barevné určení obvodu. Využitelnost v rámci modulární řady Mosaic umožňuje jednotný vzhled a stejný způsob instalace v celém systému.
Shrnutí a doporučení produktu
Tato zásuvka zapadá do modulárního konceptu Mosaic a díky výraznému barevnému provedení podporuje jednoznačnou identifikaci okruhů. Uspořádání bez potisku zachovává čistý vzhled, zatímco zacvakávací montáž urychluje kompletaci rozvaděčových polí a instalačních sestav. Kombinace kompatibility v rámci řady a přehlednosti barevného rozlišení usnadní projektování i následnou údržbu.
Pro sjednocení designu a doplnění dalších prvků zvolte komponenty z hlavní kategorie Mosaic. Kompletní přehled modulů, rámečků a příslušenství najdete zde: Mosaic.
O výrobci
Francouzská společnost Legrand patří mezi celosvětové lídry v oboru elektroinstalací a informačních sítí. Od roku 1992 působí společnost Legrand také v České republice, kde si v pražském Karlíně v ulici Sokolovská zařídila kancelář spojenou se showroomem. Na místě nabízí zákazníkům odbornou pomoc od návrhu až po dokončení projektu. Společnost se snaží své podnikání směřovat k udržitelnému využívání elektrické energie a klade důraz na ochranu životního prostředí. Snaží se proto, aby byly její produkty energeticky úsporné a ekologicky zaměřené za účelem snížení spotřeby energií, znečištění životního prostředí a emisí skleníkových plynů (CO2). U nás si od společnosti Legrand můžete pořídit především zásuvky a vypínače různých řad, jako například Céliane či Niloé, Niloé Step a dále pak prodlužovací kabely.
