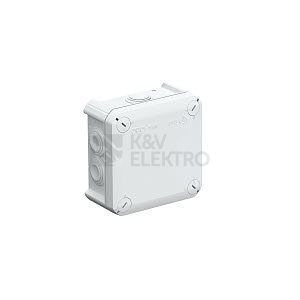

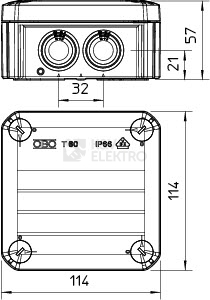

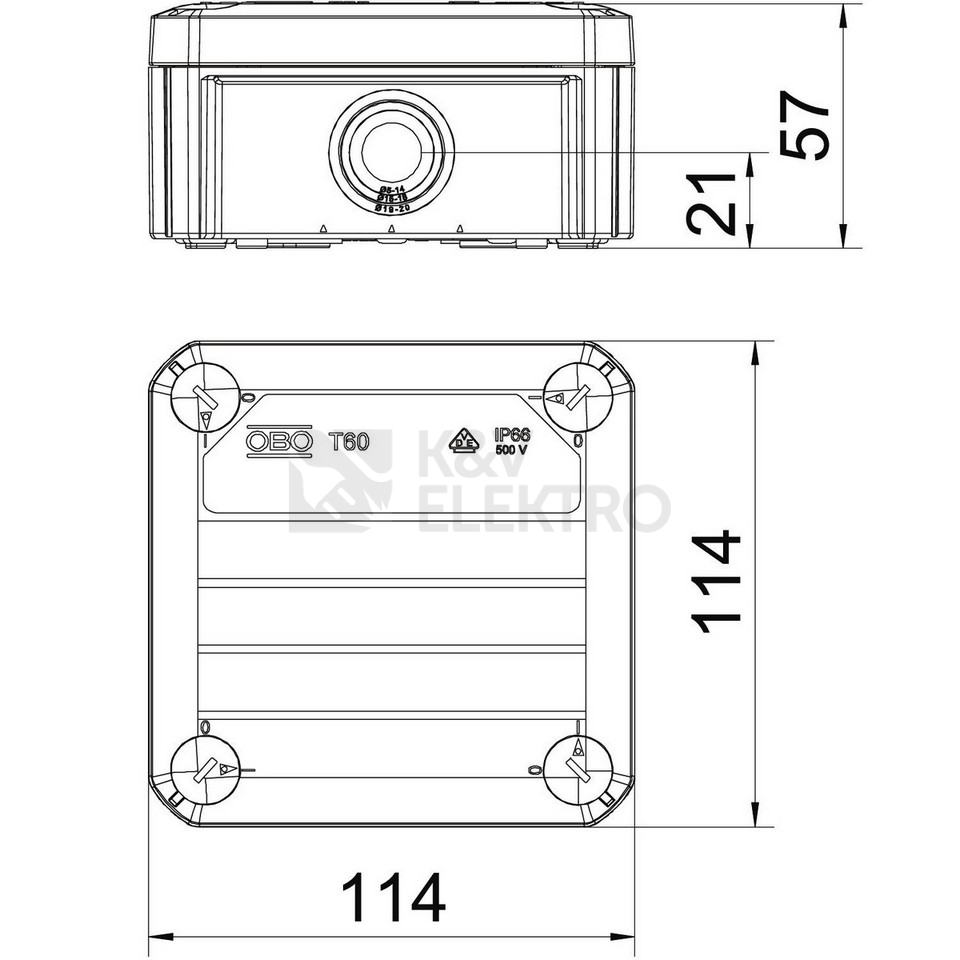

Krabice OBO T60 umožní bezpečné připojení vodičů až do 6 mm² a díky čtvercovému formátu 114 × 114 mm a kompaktní výšce 57 mm se hodí pro přehledné rozbočení na stěně i stropu. Praktické šroubované víko s možností zaplombování pomůže zajistit kontrolu přístupu.
Specifikace krabice OBO T60 IP66 114x114x57 2007061
Odbočná krabice z plastu pro montáž na stěnu/strop přináší čtvercový tvar pro čisté vedení tras a přehledné rozložení přípojných bodů. Průchod zezadu je řešen tak, aby instalace byla možná i bez bočních vstupů, a zapojení do řady využijete při budování ucelených linií rozvodů. Vnitřní prostor o rozměrech 100 × 100 × 48 mm usnadní pohodlné uložení spojek a vodičů.
Praktické víko je netransparentní a zajištěné šrouby, přičemž nabízí popisové pole a možnost plombování. Do krabice lze vést kabely přes 7 vstupů s odstupňovanou odřezávací membránou, a to buď přímým průrazem, nebo jejich naříznutím na požadovaný průměr. Alternativou je osazení kabelovými vývodkami a fixace pojistnou maticí zevnitř.
Krytí IP66 a provedení odolné proti povětrnostním vlivům podporují použití v náročnějších podmínkách. Materiálové složení uvádí polypropylén, termoplast a násuvné těsnění z EVA; standardní provedení je odolné proti šíření plamene se zkušební teplotou 650 °C, varianta F pak vysoce odolné provedení se zkušební teplotou 960 °C. Barva šedá působí neutrálně a snadno zapadne do technických prostor.
Pro připevnění k montážním plechům se používají šrouby do plechu 3,5 × 9,5. Elektrické parametry zahrnují dimenzované provozní napětí do 500 V, bezhalogenové provedení a pracovní teploty v rozsahu -5 až 60 °C. Uvnitř krabice lze vést vodiče do průřezu 6 mm².
Shrnutí a doporučení produktu
Hledáte rozbočnou krabici pro přehlednou a stabilní instalaci na omítku, která zvládne více vstupů a nabídne jistotu uzavření víka? Tento model přináší prostor pro pohodlné zapojení, odolné provedení do prostředí se zvýšenými nároky na ochranu a praktičnost při označení okruhů.
Pro plánování rozvodů v jedné linii využijete možnost řazení a zadního přístupu. Při kombinaci s vhodnými vývodkami či trubkami si jednoduše přizpůsobíte vstupy konkrétním průměrům a zlepšíte těsnost průchodů.
Pro další rozšíření instalace vyberte odpovídající typy v přehledné nabídce krabic na povrch. Snadno tak sladíte rozměry, tvar i způsob uchycení v rámci jednoho projektu.
Technické detaily
- Maximální průřez vodiče: 6 mm²
- Tvar: čtvercové
- Délka: 114 mm
- Šířka: 114 mm
- Hloubka/výška: 57 mm
- Počet vývodek/průchodů: 7
- Materiál: plast
- Barva: šedá
- Stupeň krytí: IP66
- Dimenzované provozní napětí Ui: 500 V
- Provozní teplota: -5 až 60 °C
