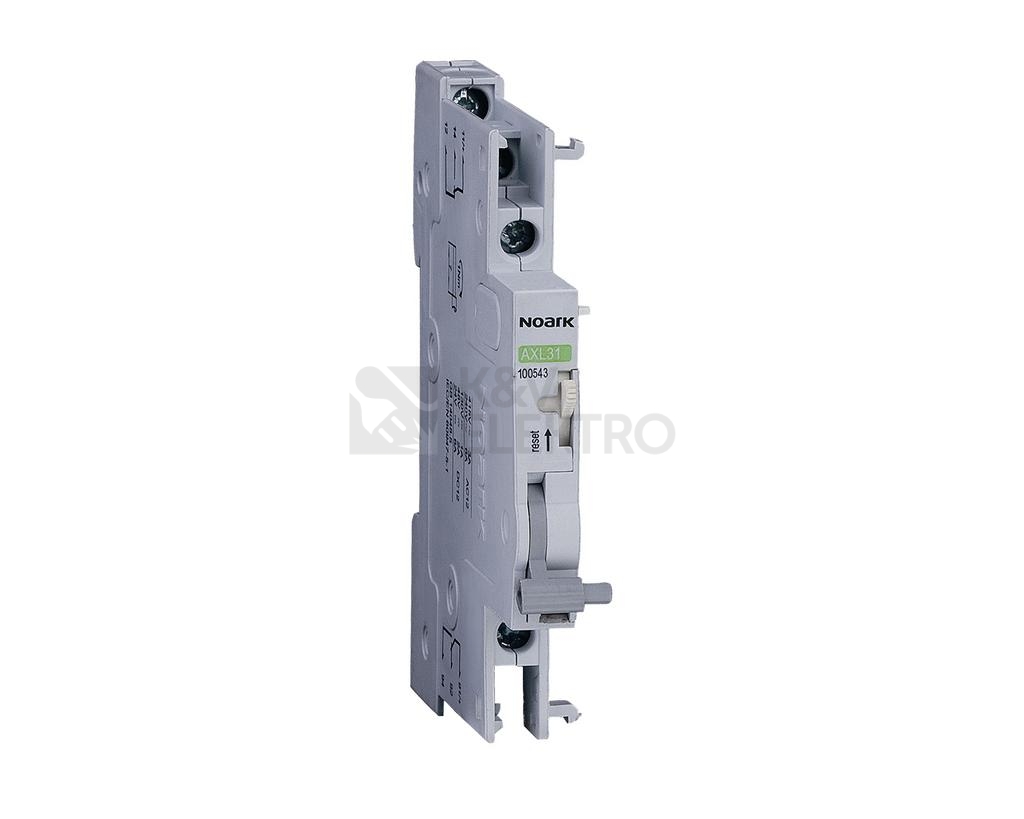

Kontakt pomocný NOARK AX3122 100542 slouží jako pomocný spínač k modulovým přístrojům s montáží k jističi. Nabízí 2 přepínací kontakty (CO) pro řízení obvodů, pracuje při 230 V s ovládacím napětím AC/DC a zvládá spínací proud 6 A. Konstrukční profil odpovídá 0,5 TE v kompaktním provedení.
Specifikace kontaktu pomocného NOARK AX3122 100542
Tento doplněk k modulovým přístrojům rozšiřuje signalizační a ovládací možnosti v rozvaděči. Určen je pro situace, kdy je třeba přenášet informaci o stavu či spínat navázané obvody, a to prostřednictvím přepínacích kontaktů. Instalace probíhá jako příslušenství s montáží k jističi, takže zapadá do běžného uspořádání modulových řad.
Pro aplikace s omezeným místem potěší úzké provedení s konstrukční šířkou 0,5 TE. Díky kompatibilitě s ovládacím napětím AC/DC lze zařízení začlenit do různých schémat řízení. Při návrhu je možné využít 2 přepínací kontakty (CO) pro logiku signalizace nebo funkční vazby.
Zařazení do systémů se řídí zátěží obvodu a napěťovou hladinou. Propojení se provádí s ohledem na dimenzovaný spínací proud 6 A a dimenzované napětí 230 V. Vhodnost pro sestavy s hlavním přístrojem podporuje maximálně 1 pól hlavní kontaktní jednotky a maximální intenzita proudu 6 A na této jednotce. Vnitřní konfiguraci doplňuje stav, kdy nejsou vedeny samostatné NO ani NC kontakty a nedochází k signalizaci poruchového stavu.
Kompaktní rozměry usnadňují umístění v rozvaděči. Těleso má šířku 28 mm, délku 95 mm a výšku 83 mm, při hmotnosti pouze 42 g. Tyto rozměry přinášejí dobrý poměr prostoru a funkce v modulárních instalacích. Zařízení nese značku NOARK a v systému je vedeno jako přídavné zařízení pro modulární přístroje.
Shrnutí a doporučení produktu
AX3122 100542 rozšíří možnosti monitoringu a řízení v modulových rozvaděčích a pomůže zpřehlednit stavové informace i navazující logiku zapojení. Díky kompaktnímu provedení snadno zapadne do stísněných polí a nenaruší koncepci instalace. Využijete jej všude tam, kde potřebujete doplnit stávající zařízení o spolehlivou signální nebo ovládací funkci.
Pro pohodlný výběr další výbavy do rozvaděče doporučujeme projít nabídku v kategorii Příslušenství pro modulové přístroje, kde snadno zkombinujete související doplňky do jednotného řešení.
Technické detaily
- Montáž přístroje: Jistič
- Doplňkové zařízení: Pomocný spínač
- Konstrukční šířka (TE): 0,5
- Počet spínacích kontaktů (NO): 0
- Počet rozpínacích kontaktů (NC): 0
- Počet přepínacích kontaktů (CO): 2
- Počet spínačů chybového signálu: 0
- Dimenzovaný spínací proud: 6 A
- Dimenzované napětí: 230 V
- Druh ovládacího napětí: AC/DC
- Vhodné pro max. počet pólů hlavní kontaktní jednotky: 1
- Vhodné pro max. intenzitu proudu hlavní kontaktní jednotky: 6 A
- Značka: NOARK
- Šířka: 28 mm
- Délka: 95 mm
- Výška: 83 mm
- Hmotnost: 42 g
- Typ: Přídavné zařízení pro modulární přístroje
