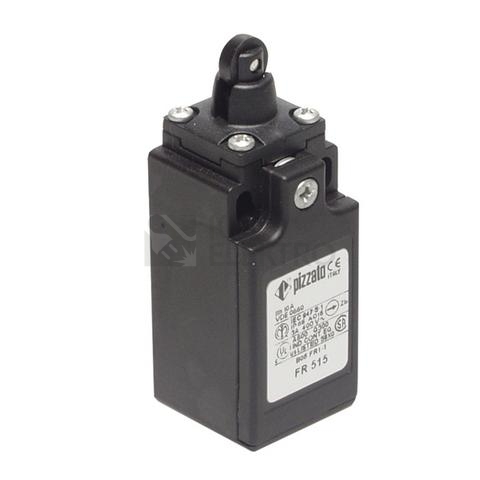

Koncový spínač Pizzato 1NO+1NC M20 zdvihátko s kladkou FR515

Koncový spínač Pizzato FR515 zaujme kompaktním senzorem o rozměrech 30,8 × 82,5 × 30,8 mm, díky nimž se snadno vejde i do stísněných míst. Konstrukce s krytím IP67 a kontakty 1NO + 1NC podporují spolehlivé ovládání v automatizačních aplikacích, kde záleží na jistém sepnutí.

Specifikace koncového spínače Pizzato 1NO+1NC M20 zdvihátko s kladkou FR515

Pro ovládání polohy slouží čep s kladkou, tedy typ ovládacího prvku čep s kladkou, který převádí mechanický dotyk do spínacího signálu. Mechaniku doplňuje pružinový spínací člen, jenž zajišťuje návrat a přesné přepínání. O bezpečné rozpojení se stará nucené otevření, počet kontaktů je rozdělen na 1 rozpínací kontakt a 1 spínací kontakt.

Elektrické parametry dovolují použití ve více napěťových hladinách a zátěžích: při AC-15 a 230 V je dimenzovaný provozní proud 6 A. V oblasti DC-13 činí při 24 V 6 A, při 125 V 1,1 A a při 230 V 0,4 A. Výstup není elektronický, tedy výstup elektronický je vynechán a spínač pracuje čistě mechanicky.

Pro zapojení je připraven otvor pro zavedení kabelu PG. Signalizace stavu není součástí, tedy s indikací stavu zde není. Kryt odpovídá označení ostatní, podobně jako povrchová úprava skříně ostatní. Tvar těla je účelný kvádr z plastu, což napomáhá nízké hmotnosti i snadné montáži.

Provozní spolehlivost podporuje krytí IP67, takže odolnost proti pronikání prachu a vlhkosti je vysoká. Nasazení v teplotním rozsahu od -25 až 80 °C pokrývá běžné podmínky průmyslových aplikací. Zařazení do bezpečnostních obvodů podporuje parametr vhodné pro bezpečnostní funkce. Oblasti s nebezpečím výbuchu nejsou určeny, spínač je klasifikován jako bez pro plyn i prach.

Rozměry senzoru činí 30,8 mm na šířku, 82,5 mm na výšku a 30,8 mm do délky. Celkové rozměry těla jsou odlišně udány na 80 mm šířky, 30 mm délky a 30 mm výšky, což usnadňuje plánování instalace v sestavách. Hmotnost přístroje je příznivých 68 g, výrobek spadá do skupiny polohový spínač s označením značky Pizzato.

Shrnutí a doporučení produktu

Hledáte spolehlivý koncový spínač do stísněného prostoru, kde dokáže pracovat jistě a odolně? Toto provedení nabídne kompaktní tělo, plynulý mechanický chod a kvalitní provedení, které se osvědčí při opakovaném namáhání. Díky promyšlené konstrukci jej snadno začleníte do strojních sestav i rozváděčů.

Pokud vybíráte více variant podle výrobce či provedení, projděte si nabídku v kategorii Polohové spínače. Pro rychlejší výběr produktů stejné značky navštivte výběr polohových spínačů Pizzato, kde snadno porovnáte příbuzné modely dle požadovaných vlastností.

O výrobci

Pizzato se zaměřuje na výrobu polohových, nožních a bezpečnostních spínačů a modulů na magnetické nebo RFID bázi nebo ovládací prvky EROUND, přepínačů, potenciometrů a další. Podívejte se na polohové spínače firmy Pizzato.
