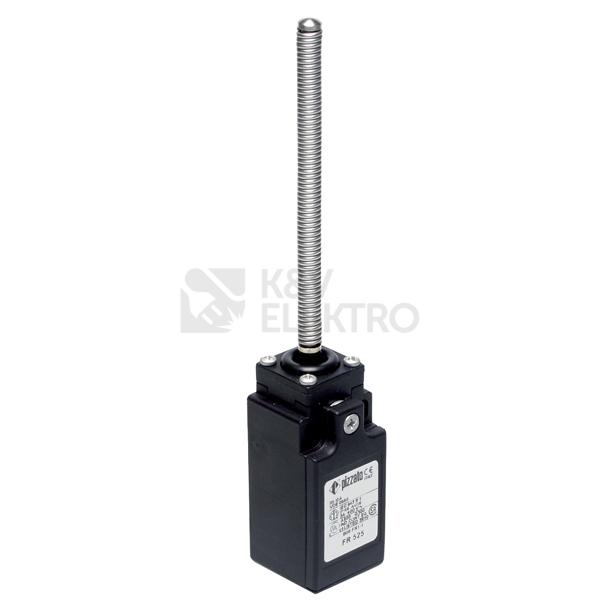

Koncový spínač Pizzato 1NO+1NC M20 pružná tyč FR525

Krytí IP67 chrání koncový spínač Pizzato FR525 i v prostředí s prachem a vlhkostí, zatímco ovládání zajišťuje pružná tyč pro spolehlivou detekci polohy. Dvojice kontaktů 1NO+1NC rozšiřuje možnosti zapojení a název napovídá připravenost pro M20 kabelové řešení.

Specifikace koncového spínače Pizzato 1NO+1NC M20 pružná tyč FR525

Pro přesné snímání mechanického pohybu slouží pružinový spínací člen s ovládáním pomocí pružné tyče, který účinně reaguje na dotyk či vychýlení z více směrů. Připojení vodičů se provádí přes otvor pro zavedení kabelu PG, což usnadňuje integraci do rozvaděčů a strojních celků bez zbytečných úprav. Skříň tvoří plast s konstrukcí ve tvaru kvádru, která napomáhá kompaktní montáži.

V elektrickém obvodu řízení lze využít spínací kombinaci 1NO a 1NC, což umožňuje současnou signalizaci dvou stavů. Pro kategorii AC-15 při napětí 230 V je proud dimenzován na 6 A. V DC-13 lze využít při 24 V hodnotu 6 A, při 125 V 1,1 A a při 230 V 0,4 A. Tato charakteristika podporuje nasazení v obvodech pomocných pohonů a stykačů běžících na střídavém i stejnosměrném napájení.

Rozměry senzoru dosahují 30,8 mm na šířku, 178,5 mm na výšku a 30,8 mm do hloubky pro snadné umístění v místech s omezeným prostorem. Celkové rozměry uvádějí šířku 170 mm, délku 30 mm a výšku 30 mm. Hmotnost spínače činí 92 g, takže nezatěžuje instalaci ani při montáži na subtilnější konstrukční prvky.

V náročnějších podmínkách prostředí zajistí bezpečný provoz kryt dle IP67. Provozní teploty se pohybují v rozmezí -25 – 80 °C, což přináší stabilitu funkce v chladnějších i teplejších aplikacích. Kombinace vlastností tak vyhovuje požadavkům na odolnost, přesné spínání a variabilní zapojení v rámci kategorie polohových spínačů.

Shrnutí a doporučení produktu

Hledáte spolehlivé řešení pro sledování mechanického pohybu s možností ovládání z různých směrů? Pružná tyč zjednoduší aktivaci, kompaktní tvar podporuje čistou montáž a zvolené materiálové provedení pomáhá zvládnout i náročnější prostředí. Kombinace dvou kontaktů přináší flexibilitu při návrhu logiky řízení.

Pokud preferujete jednotné řešení v rámci jedné značky, projděte si také nabídku polohových spínačů Pizzato. Chcete porovnat různé typy ovládacích prvků a konstrukcí? Inspirujte se v hlavní kategorii polohové spínače a vyberte variantu, která nejlépe zapadne do vašeho projektu.

O výrobci

Pizzato se zaměřuje na výrobu polohových, nožních a bezpečnostních spínačů a modulů na magnetické nebo RFID bázi nebo ovládací prvky EROUND, přepínačů, potenciometrů a další. Podívejte se na polohové spínače firmy Pizzato.
