Kompaktní konstrukce usnadňuje montáž i v omezeném prostoru – senzor měří na šířku jen 30,8 mm. Mechanické ovládání řeší páka s kladkou a kontaktní konfigurace 1NO + 1NC pokrývá běžné spínací i rozpínací požadavky. Ochranu v náročném provozu podporuje krytí IP67.

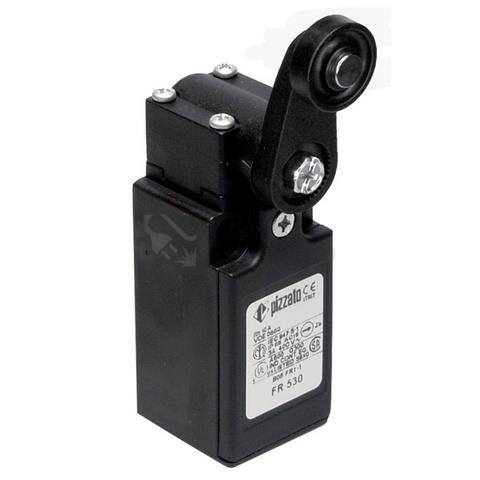

Specifikace koncového spínače Pizzato 1NO+1NC M20 páka s kladkou FR530
Polohové spínání zajišťuje mechanický člen s pákou a kladkou, který reaguje přesně na dotyk ovládané části stroje. Kontakty jsou řešeny jako 1 spínací (NO) a 1 rozpínací (NC), přičemž jejich oddělení při poruše podporuje nucené otevření. Pro zapojení ovládacích obvodů v průmyslových aplikacích je připraveno krytí IP67, takže pouzdro odolá prachu i dočasnému ponoření.
Elektrické parametry umožňují spínání řídicích prvků v běžných provozních třídách. Pro střídavé obvody při AC-15 a 230 V je spínací proud 6 A. V jednosměrných obvodech DC-13 dosahuje proud při 24 V hodnoty 6 A, při 125 V 1,1 A a při 230 V 0,4 A. Tato kombinace napětí a proudů přináší flexibilitu pro různé řídicí smyčky a stykačové vstupy.
Rozměrově se snadno začlení do strojních celků i rozváděčů. Senzor vykazuje šířku 30,8 mm, výšku 105,5 mm a délku 30,8 mm. Celkové rozměry uváděné pro těleso jsou šířka 105 mm, výška 30 mm a délka 30 mm, přičemž hmotnost dosahuje pouze 85 g. Díky tomu lze spínač umístit i na menší montážní přípravky.
Skříň má tvar kvádru a je vyrobena z plastu, což snižuje hmotnost a usnadňuje manipulaci. Ovládací mechanika využívá typ páka s kladkou, který je vhodný pro snímání lineárního i rotačního pohybu po vodicí hraně. Elektrická přípojka je řešena jako otvor pro zavedení kabelu PG, což urychluje vyvedení vodičů v rámci standardních průchodek.
Pro nasazení v řízení pohybu a ve strojních interlock aplikacích napovídá podpora vhodné pro bezpečnostní funkce, kterou doplňuje mechanika s nuceným otevřením. Provozní prostředí pokrývá teplotní rozsah od -25 do 80 °C, takže spínač pracuje stabilně v chladnějších halách i ve vyhřátých prostorech technologických linek.
Shrnutí a doporučení produktu
Hledáte spolehlivé řešení pro přesné mechanické snímání polohy s jasnou odezvou a odolnou konstrukcí do náročnějších podmínek? Tento model nabízí promyšlenou kombinaci kompaktního provedení, robustního ovládacího mechanismu a kontaktní konfigurace, která pokryje širokou škálu řídicích úloh v automatizaci.
Díky snadné integraci do strojních celků a bezproblémovému vedení kabeláže se hodí pro nové instalace i modernizace. Pokud plánujete rozšířit nebo sjednotit své řešení v rámci jedné platformy, doporučujeme projít si kompletní nabídku v kategorii Polohové spínače, kde snadno vyberete varianty podle ovládací mechaniky či montáže pro různé pozice stroje.
Pro ucelený výběr v rámci jedné značky lze zvážit prohlédnutí sortimentu dostupného přes filtrování v kategorii Polohové spínače, a následně vybrat konkrétní provedení dle požadované mechaniky a napojení v rozváděči.
