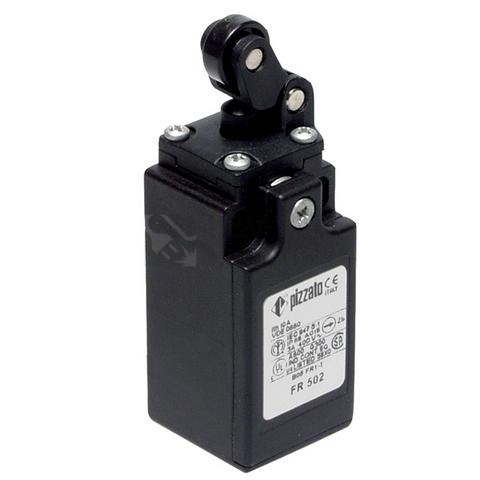

Koncový spínač Pizzato 1NO+1NC M20 páka s kladkou FR502

Koncový spínač Pizzato FR502 nabídne díky krytí IP67 spolehlivou činnost i v náročnějších podmínkách. Ovládání zajišťuje čep s kladkou, kontaktní konfigurace je 1NO + 1NC. Těleso tvoří plastová skříň s konstrukcí kvádr a přívod řeší otvor pro zavedení kabelu PG.

Specifikace koncový spínač Pizzato 1NO+1NC M20 páka s kladkou FR502

Zařízení je určeno pro přesné mechanické ovládání pomocí čepu s kladkou, kdy vychylování páky spíná a rozpíná obvody prostřednictvím konfigurace 1NO + 1NC. Provedení skříně tvoří plast v konstrukci kvádr, což usnadňuje montáž do běžných instalačních sestav a chrání vnitřní mechanismus v průběhu provozu.

Elektrické připojení je připraveno přes otvor pro zavedení kabelu PG, což umožňuje čisté vedení kabeláže a pevným způsobem přenáší zatížení. Přístroj pracuje s pružinovým spínacím členem, který zajišťuje rychlý a opakovatelný přechod kontaktů při definovaném pohybu ovládací páky.

Kontakty jsou oddělovány principem nuceného otevření. Konstrukce je vhodná pro aplikace vyžadující zvýšenou jistotu rozpojení a je vhodná pro bezpečnostní funkce. Stupeň ochrany dosahuje IP67, čímž je zajištěna vysoká odolnost vůči vnějším vlivům během použití.

Rozsah pracovních teplot pokrývá hodnoty od -25 až 80 °C, což umožňuje nasazení v rozličných prostředích. Propojitelnost v řídicích obvodech podporují následující proudové hodnoty: při AC-15 a 230 V proud až 6 A; při DC-13 a 24 V proud až 6 A; při DC-13 a 125 V proud až 1,1 A; při DC-13 a 230 V proud až 0,4 A.

Rozměry senzoru jsou 30,8 × 30,8 × 91,6 mm (šířka × délka × výška). Uvedeny jsou rovněž celkové rozměry 90 × 30 × 30 mm. Pro instalaci a plánování prostoru se může hodit i hmotnost 80 g, díky níž spínač zatěžuje konstrukci jen minimálně.

Shrnutí a doporučení produktu

Tento model je řešením pro aplikace vyžadující mechanicky přesné snímání polohy s pákou a kladkou, a to v kompaktním provedení s odolnou skříní. Oceníte srozumitelné ovládání pohybem kladky, stabilní činnost v proměnlivých podmínkách a snadné zapojení do řídicích obvodů. Díky tomu se hodí pro nové instalace i modernizace stávajících zařízení.

Prohlédněte si kompletní nabídku v kategorii Polohové spínače a vyberte vhodnou variantu dle požadovaného provedení ovladače či zástavbových možností. Pokud preferujete jednotné řešení od jednoho výrobce, podívejte se také na polohové spínače značky Pizzato.

O výrobci

Pizzato se zaměřuje na výrobu polohových, nožních a bezpečnostních spínačů a modulů na magnetické nebo RFID bázi nebo ovládací prvky EROUND, přepínačů, potenciometrů a další. Podívejte se na polohové spínače firmy Pizzato.
