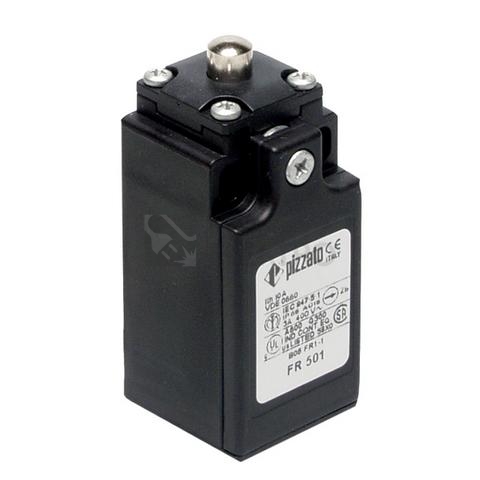

Koncový spínač Pizzato 1NO+1NC M20 čep s kulatým vrcholem FR501

Koncový spínač Pizzato FR501 zaujme kompaktním provedením, kde se uplatní šířka senzoru 30,8 mm. Ovládání zajišťuje čep s hlavičkou, což usnadňuje přesné snímání polohy v omezeném prostoru. Odolnost proti prostředí podporuje krytí IP67.

Specifikace koncového spínače Pizzato 1NO+1NC M20 čep s kulatým vrcholem FR501

Pro spolehlivé snímání polohy je připraven pružinový spínací člen se sadou kontaktů 1 spínací (NO) a 1 rozpínací (NC). Bezpečný provoz podtrhuje nucené otevření a zároveň vhodnost pro bezpečnostní funkce. Připojení do instalace umožňuje otvor pro zavedení kabelu PG.

Odolnost proti prachu a vlhkosti zaručuje krytí IP67, provozní rozsah prostředí pokrývá teploty -25 – 80 °C. Tělo tvoří plastová skříň ve tvaru kvádru s ostatní povrchovou úpravou.

Elektrické zatížení je dimenzováno pro řízení v různých obvodech: při AC-15, 230 V je k dispozici Ie 6 A. Pro DC-13 je stanoveno Ie 6 A při 24 V, Ie 1,1 A při 125 V a Ie 0,4 A při 230 V.

Prostorové nároky ve stroji či rozvaděči vymezují rozměry senzoru šířka 30,8 mm, výška 72,9 mm a délka 30,8 mm. Celkové rozměry jednotky jsou šířka 70 mm, výška 30 mm a délka 30 mm, hmotnost činí 80 g. Ovládání probíhá přes čep s hlavičkou, který je vhodný pro přímý dotyk s vačkou či dorazem mechanismu.

Shrnutí a doporučení produktu

Tento model cílí na precizní polohové snímání v kompaktním prostoru s důrazem na odolnost a bezpečné oddělení řídicích obvodů. Díky kombinaci mechanického ovládacího prvku a robustní konstrukce napomáhá stabilnímu chodu technologických uzlů a zjednodušuje integraci do stávajících aplikací.

Pokud vyhledáváte podobné řešení nebo potřebujete alternativu v rámci stejného typu zařízení, projděte si přehled v kategorii Polohové spínače. Pro sjednocení designu a parametrů v rámci jedné značky vybírejte v nabídce polohové spínače Pizzato.

O výrobci

Pizzato se zaměřuje na výrobu polohových, nožních a bezpečnostních spínačů a modulů na magnetické nebo RFID bázi nebo ovládací prvky EROUND, přepínačů, potenciometrů a další. Podívejte se na polohové spínače firmy Pizzato.
