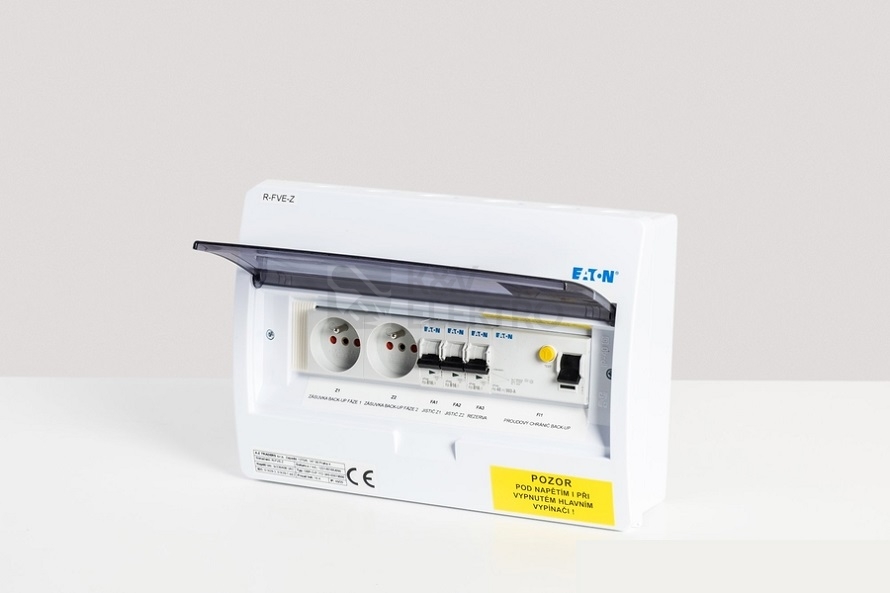

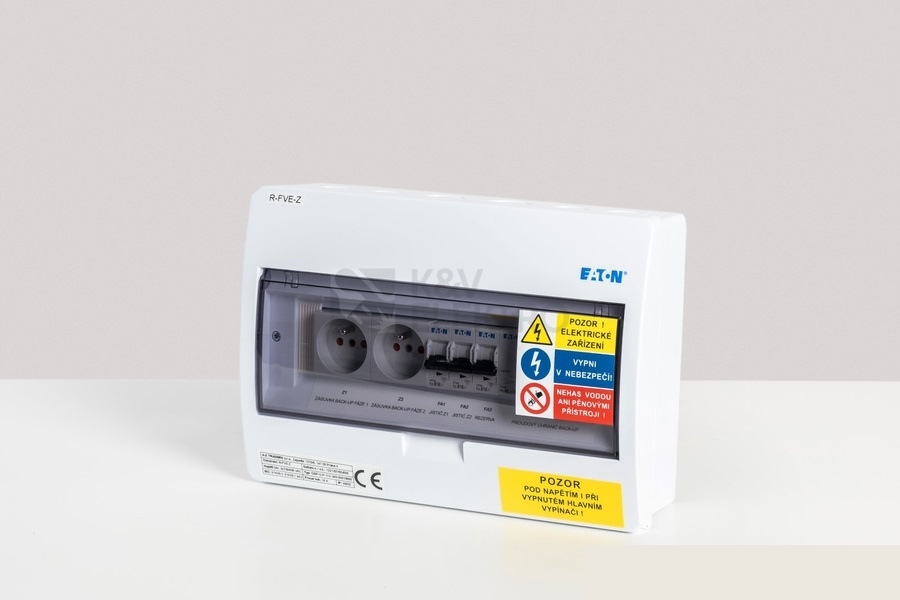

Kompletní výstupní AC nástěnná rozvodnice pro FVE EATON R-FVE-Z3 výstupní
Často se kupuje společně
AC rozvaděč určený pro montáž na zeď, IP40/20 sloužící jako výstupní rozváděč (u střídače) pro třífázové fotovoltaické elektrárny (typicky střídač 4 až 10K-ET). Tam, kde není možné využít vybrané okruhy pro zálohu ve stávajícím rozvaděči, ale lze využít pouze zásuvky a rezervní jistič pro vybrané spotřebiče.
Jeho výhodou je malý rozměr, možnost "skládat" s ostatními AC rozváděči vedle sebe nebo pod sebe, čímž je možné je nainstalovat i do prostoru, kde je problém s místem.

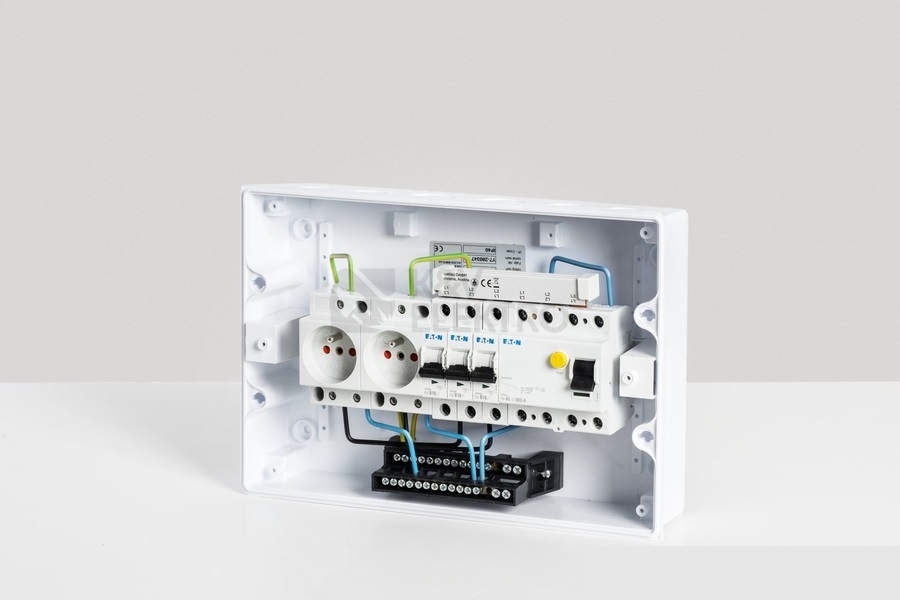

V rozvaděči jsou osazeny tři jističe B16/1 pro jištění dvou zásuvek a jedné rezervy pro samostatný spotřebič ze zálohy střídače a proudový chránič tipu A.
Vhodné kombinovat s rozvaděčem R-FVE-DC1, R-FVE-DC2 pro stejnosměrnou část instalace a rozvaděčem R-FVE-M4 určeným pro vstup střídače.
Složení:
- 1x Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů (EATON BC-O-1/12-ECO)
- 1x Jistič PL6, char B, 1-pólový, Icn=6kA, In=16A
- 1x Chránič Ir=250A, typ A, 4-pól, Idn=0.03A, In=40A
- 2x Zásuvka na DIN lištu s clonkami a kolíkem
