Smršťovací přímá spojka Cellpack SMH-4 6–25 je určena pro silové kabely s jmenovitým napětím U0/U (Um) 0,6/1 (1,2) kV. Konstrukce pro smrštění za tepla umožňuje spolehlivé zapouzdření 4 vodičů v rozsahu 6–25 mm² bez dodaných spojovačů, s důrazem na kompaktní rozměry a univerzální použití.
Specifikace kabelové spojky smršťovací Cellpack SMH-4 6-25 (4x6-25mm2) bez spojovačů
Tato přímá kabelová spojka slouží k propojení silových vedení s izolací z PVC, PE a XLPE, typicky AYKY, CYKY nebo E‑A2X2Y. Díky smršťování za tepla vytváří kompaktní ochranný celek s plastovou izolací, který navazuje na plášť kabelu a zajišťuje dlouhodobé elektrické vlastnosti spoje.
Rozsah použití zahrnuje instalace v interiéru i exteriéru, ukládání do země, montáže ve vodě a osazení v instalačních kanálech. Konstrukce podporuje podélnou vodotěsnost a odolává mechanickému namáhání, chemickým vlivům a působení UV záření, což rozšiřuje možnosti nasazení bez omezení skladování před montáží.

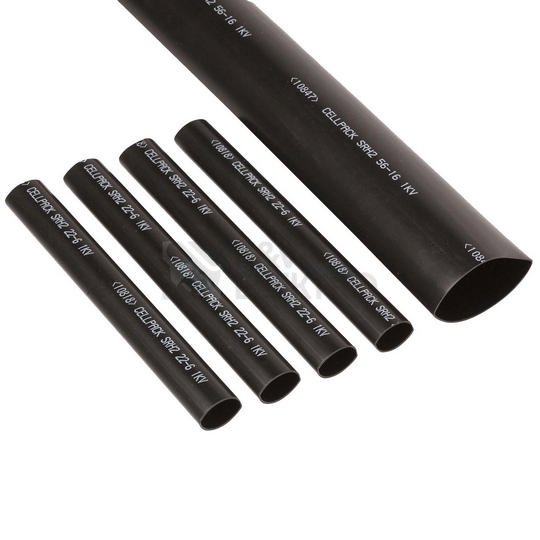

Součástí sady jsou žilové teplem smrštitelné trubice, plášťová smršťovací trubice a ilustrovaný montážní návod. Provedení je bez spojovacích prvků, takže typ a velikost lisovacích či šroubových spojek si volí montér dle konkrétní aplikace a vodičů. Výrobek vychází ze zkoušek dle ČSN EN 50393 (ČSN 34 7408).
Shrnutí a doporučení produktu
Cellpack SMH-4 6–25 zaujme univerzálním použitím v celé řadě prostředí a kompatibilitou s běžnými kabelovými izolacemi. Praktické složení s přehledným návodem usnadňuje montáž a kompaktní konstrukce napomáhá čistému zapracování do trasy.
Kromě smršťovacích bužírek si u nás můžete pořídit i další kabelové příslušenství, jako třeba kabelové dutinky, kabelová oka a vidlice, kabelové spojky na vodiče či datové a sdělovací konektory. Najdete u nás i bohatou nabídku kabelů, obsahující například kabely CYKY, CYSY a CYLY, JYTY, USB a HDMI a další. Samozřejmostí je i ruční nářadí, bez kterého se při práci s kabely nevyhnete, kupříkladu odizolovací nářadí, štípací kleště a kabelové nůžky atd.
Technické detaily
- Jmenovité napětí U0/U (Um): 0,6/1 (1,2) kV
- Provedení: smrštění za tepla
- Počet vodičů: 4
- Jmenovitý průřez vodiče: 6–25 mm²
- Izolační materiál: plast
O výrobci
Švýcarská společnost BBC Cellpack Technology působí od roku 1961 a specializuje se na zpracování plastových polotovarů a kabelového příslušenství. U nás v K&V ELEKTRO naleznete jejich kabelové spojky a smršťovací bužírky.
