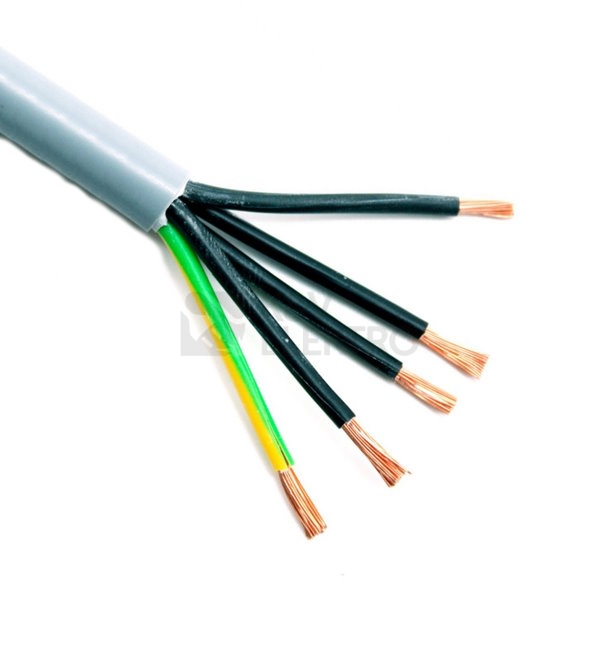

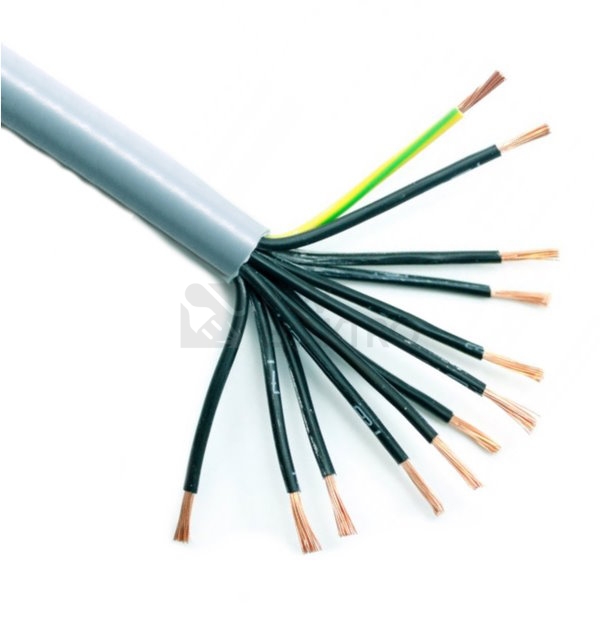

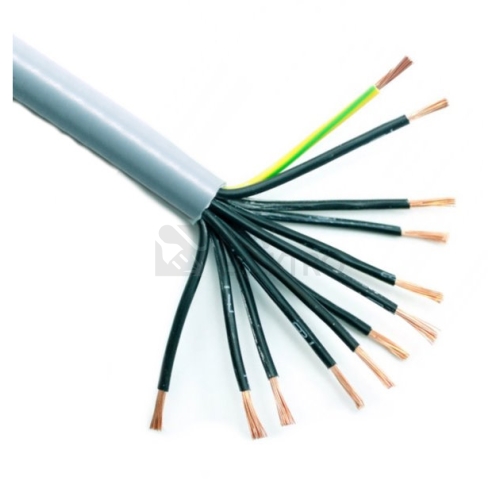

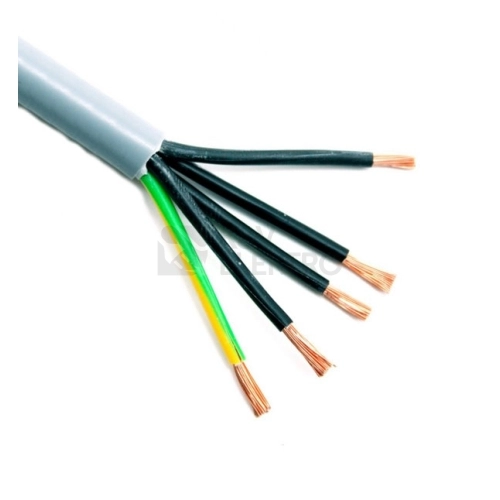

Flexibilní ovládací kabel, číslované žíly
YY-JZ (YSLY-JZ)
Konstrukce
Laněné měděné jádro dle normy DIN VDE 0295, IEC 60228 tř.5
Izolace jádra ze speciální směsi PVC
Černé žíly s opakujícím se bílým číslováním dle normy DIN VDE 0293
Na vyžádání také jiné barvy izolace žil
Žíly stočeny v polohách s optimální délkou zkrutu
Zeleno-žlutá zemnicí žíla ve vnější poloze od 3 žil výše
Plášť ze speciální směsi PVC barvy šedé, zvýšená odolnost proti olejům
Samozhášecí a odolné šíření plamene PVC dle DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1-2
Technická data
Ovládací PVC kabely, požadavky přizpůsobeny DIN EN 50525-2-51
Provozní teplota pohyblivé uložení od -5°C do +70°C; pevné uložení od -40°C do +80°C
Jmenovité napětí Uo/U 300/500 V
Střídavé zkušební napětí 4000 V
Izolační odpor min. 20 MΩ x km
Minimální poloměr ohybu inf. 7,5 x průměr kabelu
Radiační odolnost až do 80 x 106 cJ/kg (až do 80 Mrad)
Použití
Tyto kabely se používají při středně těžkém mechanickém namáhání s volným pohybem, avšak bez zvýšených požadavků na tah, v suchých, vlhkých a mokrých prostředích, ale nevhodné pro venkovní použití. Tyto kabely jsou vhodné pro použití v měřicí a ovládací technice, v dopravě, výrobních linkách, klimatizační technice a těžkém průmyslu. Vodiče jsou číslované tak, aby i při odstranění části pláště bylo možné rozlišit jednotlivé žíly. Číselné označení je podtrženo, z důvodu možné záměny. Ochranná zemnicí žíla je uložena ve vnější vrstvě. Speciální složení PVC zaručuje jak dobrou flexibilitu, tak i úspornou a rychlou instalaci.
Poznámka:
CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
OZ = verze bez zeleno-žluté zemnicí žíly.
Odpovídá RoHS. Neobsahuje silikon.
