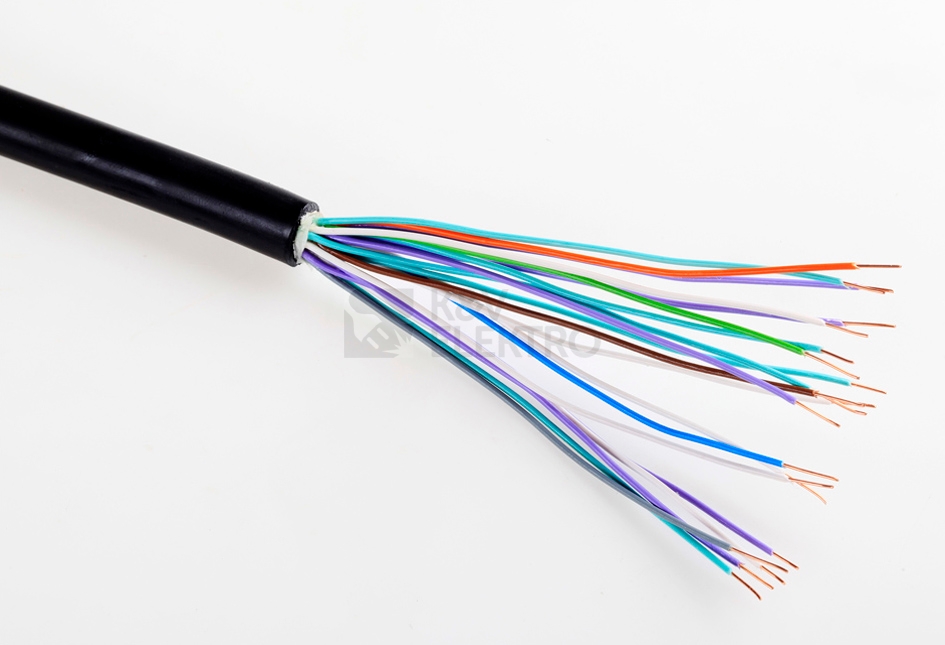

Sdělovací kabel TCEPKPFLE v metráži využívá vodiče o průměru 0,8 mm, které jsou uspořádány do svazků čtyřek a chráněny PE pláštěm v černé barvě. Konstrukce s celkovým stíněním fólií a podélnou vodotěsností předurčuje použití ve vnějších trasách s uložením do země, kabelových kanálů nebo trubek.
Specifikace kabelu TCEPKPFLE 5x4x0,8 metráž
Tento zemní sdělovací kabel je navržen pro vnější telekomunikační sítě s uložením do země, do kabelových kanálů či do trubek. Díky celkovému stínění fólií a konstrukci bez stínění jednotlivých párů se uplatní v přenosových aplikacích, kde je vyžadována spolehlivost na trase i při delších vedeních. Uspořádání do svazků čtyřek a označení žil barvami usnadňuje orientaci při montáži a propojení.
Vodiče jsou řešeny jako jednodrátové v třídě 1, izolované materiálem PE. Celková struktura kabelu v této konfiguraci tvoří 5 svazků po 4 žilách, celkem tedy 20 žil. Plášť z PE v černé barvě podporuje použití v exteriéru. Kabel je podle specifikace určen také pro různé typy přenosových systémů včetně ADSL2+ a VDSL2.
Ukládání do země, kanálu nebo trubek je doporučeným způsobem instalace pro venkovní trasy. Při realizaci vedení je vhodné respektovat předepsané podmínky teplotního rozsahu při pokládce i provozu a zohlednit minimální poloměr ohybu. Konstrukce kabelu je podložena technickým předpisem TP PRAKAB 8/97 – 3. vydání a odpovídajícím značením dle ČSN EN 60708.
Shrnutí a doporučení produktu
Hledáte spolehlivé řešení pro výstavbu nebo rekonstrukci venkovních telekomunikačních tras? Tento kabel zajišťuje stabilní přenos a snadnou orientaci při zapojování, přičemž umožní přesný odběr díky prodeji na metráž. Oceníte jej při vedení sítí s dlouhodobým důrazem na odolnost a přehlednou kabeláž.
Pokud plánujete vybírat další sdělovací kabely pro různé konfigurace a délky, prohlédněte si přehled v kategorii Kabely telefonní, SYKFY, JYSTY, TCEPKPFLE. Snadno tak zvolíte odpovídající variantu pro konkrétní trasu i technologii přenosu.
Technické detaily
- Průměr vodiče: 0,8 mm
- Třída vodiče: Tř. 1 – jednodrátové
- Počet žil: 20
- Počet splétaných prvků: 5
- Izolace žil: PE
- Značení žil: barva
- Barva pláště: černá
- Vnější průměr cca: 14,5 mm
- Max. vnější teplota kabelu, pevně uloženého: 70 °C
- Jmenovité napětí: 150 V
- Zkušební napětí: ž/ž 500 V/50 Hz
- Zkušební napětí: ž/s 1 kV/50 Hz
- Rozsah teplot při pokládce: min. −10 °C
- Rozsah teplot při provozu: −40 °C až +70 °C
- Minimální poloměr ohybu: 10 × průměr kabelu
