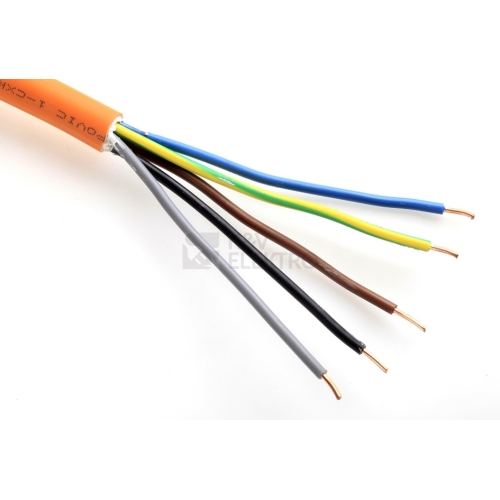

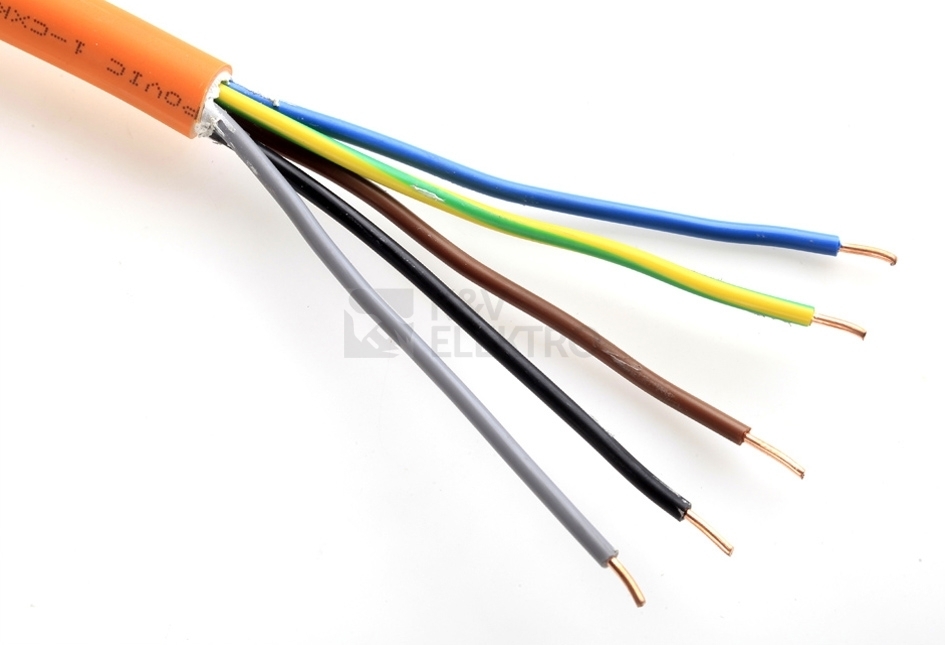

Konstrukce
1. Měděné jádro tř. 1, 2 a 5
2. Sesítěná bezhalogenní izolace
3. HFFR výplň
4. HFFR plášť
Požárně technické charakteristiky
Kabel má třídu reakce na oheň B2ca s1 d0 a splňuje tedy požadavky pro jeho použití dle Vyhlášky MV č.23/2008 novelizované Vyhláškou MV č.268/2011. Může být tedy použit jako volně vedený kabel v prostorech, kde je vyžadována zvýšená ochrana osob, zvířat a majetku (zdravotnická zařízení, stavby s vnitřními shromažďovacími prostory, apod.). Kabel splňuje požadavky SGŘ 09/2009 Dopravních podniků hlavního města Prahy.
Použití
Kabely jsou určeny pro pevné uložení na kabelové nosné systémy (žebříky, žlaby, rošty, háky, apod.) v prostředí suchém nebo vlhkém. Přípustné je krátkodobé mělké ponoření do vody s pH 3 až 11. Pokud je nutné kabely uložit do země, musí být zamezeno trvalému vlivu vlhkosti na kabel. Instalace elektrického vedení musí být v souladu s požadavky ČSN 332000-5-52. Kabely by neměly být dlouhodobě vystaveny přímému slunečnímu záření.Vzhledem k chování kabelů při požáru jsou kabely vhodné zejména pro instalace v místech s velkou koncentrací lidí (metro, letiště, obchod.centra, nemocnice, apod.) nebo k ochraně technického vybavení budov v případě požáru.
Vlastnosti
Jmenovité napětí Uo/U (kV) 0.6/1
Zkušební napětí (kV) 4
Maximální provoz. teplota při zkratu (°C) +250
Rozsah teplot při provozu (°C) -40 až +90 from -40 up to +90
Min. teplota pokládky (°C) -5
Min. teplota skladování (°C) -40
Barva izolace HD 308 S2
Barva pláště oranžová
Samozhášivost jednoho kabelu
Samozhášivost ve svazku
Hustota dýmu při hoření kabelu
Celistvost obvodu v případě požáru dle ČSN IEC 60331-21 NE
Třída funkčnosti kabelové trasy dle ZP 27/2008 NE
Použití v metru dle SGŘ 09/2009 ANO
Korozivita zplodin
Třída reakce na oheň dle EN 50399 B2ca s1 d0
Balení kabelové bubny
