Jistič slouží k ochraně jednopólových obvodů v instalacích s vypínací charakteristikou B. Používá se pro jmenovité zatížení 6 A při 230 V a pracuje v rozsahu 50–60 Hz. Při zkratu odpojí s hodnotou 6 kA, přičemž provedení odpovídá krytí IP20 a zabírá 1 modul.

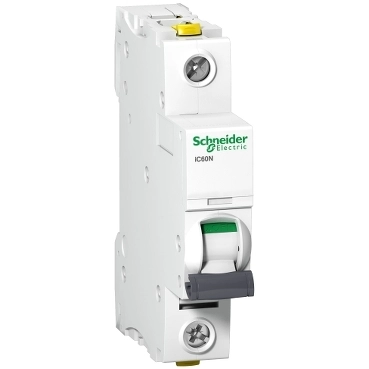

Specifikace jističe Schneider Electric Acti9 iC60N 1P 6A B A9F03106
Zařízení je určeno pro jednopólové jištění s 1 jištěným pólem a umožňuje použití v obvodech pro AC/DC.
Řada Acti 9 iC60 využívá koncept VISI-SAFE pro bezpečnou manipulaci při provozu a údržbě. Pro trvalou ochranu obsluhy je uvedena třída ochrany II. Výrobek je v rámci řady koordinován s proudovými chrániči Acti 9 a kompaktními jističi Compact NSX, takže jej lze začlenit do širších systémových řešení bez omezení kontinuity provozu.
V popsané sérii je k dispozici široká škála vypínacích schopností a charakteristik včetně B, C a D, se shodou s normami IEC/EN 60898 nebo IEC/EN 60947-2. Volitelné příslušenství počítá s indikací stavu a vypnutí, podpěťovými i napěťovými spouštěmi a s přídavnými chráničovými spouštěmi iC60 Vigi.
Shrnutí a doporučení produktu
Hledáte jisté řešení pro ochranu obvodu a rychlou diagnostiku poruch? Díky vizuální signalizaci poruchy a bezpečnostním prvkům z této řady získáte přehledné ovládání a komfort při údržbě. Vhod přijde i možnost rozšíření o příslušenství, která umožní přizpůsobit ovládání i signalizaci konkrétním požadavkům.
Pro kompletní řešení elektroinstalace doporučujeme projít nabídku v kategorii Jističe do 125A. Při návrhu rozvodů se může hodit také výběr značkových rozvaděčů a odpovídajících proudových chráničů pro sladěné a bezpečné zapojení celé sestavy.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů celkem: 1
- Dimenzovaný proud: 6 A
- Dimenzované napětí: 230 V
- Zkratová schopnost: 6 kA
- Druh napětí: AC/DC
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 4
- Stupeň znečištění: 3
- Šířka v počtech modulů: 1
- Montážní hloubka: 78,5 mm
- Krytí IP: IP20
