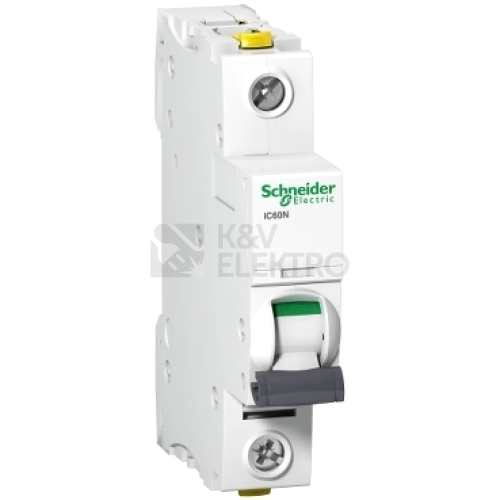

Jistič Schneider Electric Acti9 iC60N se vyznačuje vypínací charakteristikou B, která zajišťuje rychlou reakci při poruchách v chráněném obvodu. Provedení 1 pól s dimenzovaným proudem 25 A a dimenzovaným napětím 230 V pokrývá běžné jištění jednofázových větví.
Specifikace jističe Schneider Electric Acti9 iC60N 1P 25A B A9F03125
Modulární provedení z řady Acti 9 iC60 usnadňuje montáž v rozvodnicích, kde zabere 1 modul a využívá montážní hloubku 78,5 mm. Konstrukce odpovídá provozu v sítích AC/DC s rozsahovým kmitočtem 50–60 Hz. Provozní bezpečnost podporují funkce VISI-SAFE pro bezpečné ovládání a servis a optická indikace VisiTrip pro rychlou identifikaci vybaveného obvodu.
Zařazení do třídy omezení energie 3 napomáhá omezit průběh poruchové energie při zkratu, přičemž jistič nabízí zkratovou schopnost 6 kA dle EN 60898 při 230 V. V prostředích se zvýšenými požadavky na izolační poměry pomůže třída ochrany II, spolu s definovanou kategorií přepětí 4 a stupněm znečištění 3. Kryt zajišťuje IP20, vhodné pro instalace v rozvaděči.
Shrnutí a doporučení produktu
Tento jistič oceníte tam, kde je důležitá rychlá vizuální kontrola stavu a bezpečný zásah při údržbě. Indikace vybavení urychlí diagnostiku a minimalizuje prostoje, bezpečnostní prvky zvyšují komfort obsluhy i servisních zásahů. Konstrukce pro modulární montáž usnadní začlenění do stávajících rozvodnic bez nutnosti složitých úprav.
Při výběru dalších prvků jištění doporučujeme projít nabídku v kategorii Jističe do 125A, kde snadno zvolíte potřebné hodnoty a provedení pro jednotlivé větve instalace. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů celkem: 1
- Počet jištěných pólů: 1
- Dimenzovaný proud: 25 A
- Dimenzované napětí: 230 V
- Zkratová schopnost při 230 V Icn EN 60898: 6 kA
- Zkratová schopnost při 400 V Icn EN 60898: 0 kA
- Zkratová schopnost: 6 kA
- Druh napětí: AC/DC
- Frekvence: 50–60 Hz
- Třída omezení energie: 3
- Kategorie přepětí: 4
- Stupeň znečištění: 3
- Šířka v počtech modulů: 1
- Montážní hloubka: 78,5 mm
- Stupeň krytí: IP20
