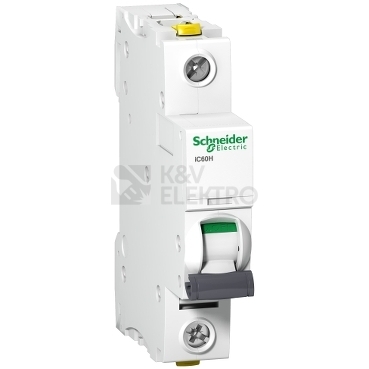

Jistič Schneider Electric Acti9 iC60H slouží k ochraně jednofázových obvodů s vypínací charakteristikou C. Používá se tam, kde je vyžadován jmenovitý proud 6 A a napětí 230 V, při zkratových stavech nabízí vypínací schopnost 10 kA. Konstrukčně jde o jednopólové provedení pro frekvenci 50–60 Hz s krytím IP20.
Specifikace jističe Schneider Electric Acti9 iC60H 1P 6A C A9F07106
Tento modulární jistič z řady Acti 9 iC60 je určen pro jištění jedné fáze, a to v aplikacích, kde je vhodná charakteristika C. Díky třídě omezení energie 3 zkracuje dobu působení poruch a přispívá k ochraně instalace. Vizuální prvky systému VISI-SAFE napomáhají bezpečnému provozu a údržbě, funkce VisiTrip urychluje identifikaci postiženého vývodu, což zkracuje zásahové časy.
Pro použití v prostředí s vyšší úrovní rušení a znečištění je produkt dimenzován na kategorii přepětí 4 a stupeň znečištění 3. Řešení podporuje AC/DC sítě a je koncipováno jako jednookenní modul o šířce 1 modulu. Podporována je koordinace s přídavnými prvky z nabídky Acti 9, včetně indikace stavu a spouští, jak popisuje výrobce v rámci řady.
Využít lze doplňkové funkce z portfolia Acti 9, které rozšiřují signalizaci a ovládání, přičemž samotný jistič plní roli spolehlivého ochranného prvku v rozvaděči. Rozměrové parametry a hmotnost usnadňují návrh místa v poli a respektují standardní modulární koncepci.
Shrnutí a doporučení produktu
Hledáte jistič, který umožní rychlou vizuální kontrolu stavu a podpoří bezpečnou manipulaci při provozu i údržbě? Tento model z řady Acti 9 nabízí přínosy přímo zaměřené na přehlednost a bezpečnost, včetně signalizace poruchových stavů a ochranných prvků pro provozní spolehlivost.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 1
- Dimenzovaný proud: 6 A
- Dimenzované napětí: 230 V
- Zkratová schopnost: 10 kA
- Druh napětí: AC/DC
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 4
- Stupeň znečištění: 3
- Šířka v počtech modulů: 1
- Montážní hloubka: 78,5 mm
- Krytí IP: IP20
