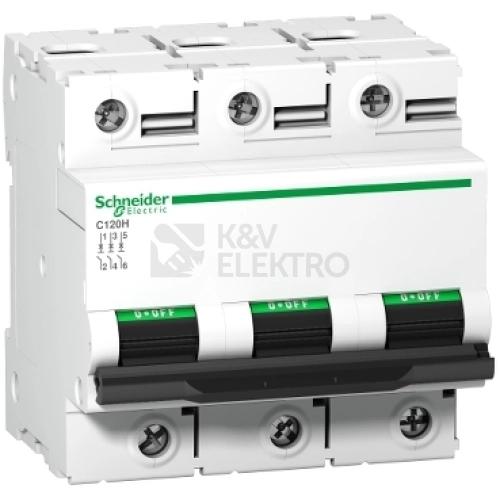

Jistič Schneider Electric Acti9 C120H 3P 125A B A9N18426

Acti 9 C120H je nízkonapěťový multistandard jistič. Jedná se o ​3P jistič s ​3 chráněnými póly, 125A jmenovitým proudem a ​vypínací charakteristikou B. Jmenovitá zkratová vypínací schopnost dosahuje hodnoty 15000 A ​při 230 V ​stř. na 400 V ​AC dle normy EN/IEC 60898-1 a ​15000 A ​při 230 V ​dle normy EN/IEC 60898-1. Tento produkt splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu IEC 60947-2. Tento modulární jistič kombinuje funkce ochrany obvodu proti zkratu a ​přetížení, řízení a ​izolaci. Přítomnost zeleného proužku zaručuje, že se kontakty fyzicky otevřou a ​umožní bezpečnou práci v ​přiřazeném obvodu. mechanismus rychlého zavírání zlepšuje jeho životnost. Nabídka Acti9 C120 je určena pro průmyslové a ​terciární budovy. Má elektrickou výdrž až 5 000 cyklů a ​mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je rovno nebo pod 375 VDC, 220 VAC až 240 VAC, 230 VAC až 400 VAC, 380 VAC až 415 VAC nebo 44 0 VAC. Jmenovité izolační napětí Ui je 500 V ​stř. Frekvence je 50 Hz nebo 60 Hz. Výrobek lze nacvaknout na lištu DIN. Jeho šířka je 9 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 81 mm x (V) 81 mm x (H) 73 mm. Hmotnost je 0,615 kg. Má stupeň ochrany IP20 (podle IEC/EN 60529) na svorkách. Provozní teplota je -30 °C až 60 °C. Skladovací teplota je -40 °C až 70 °C.
