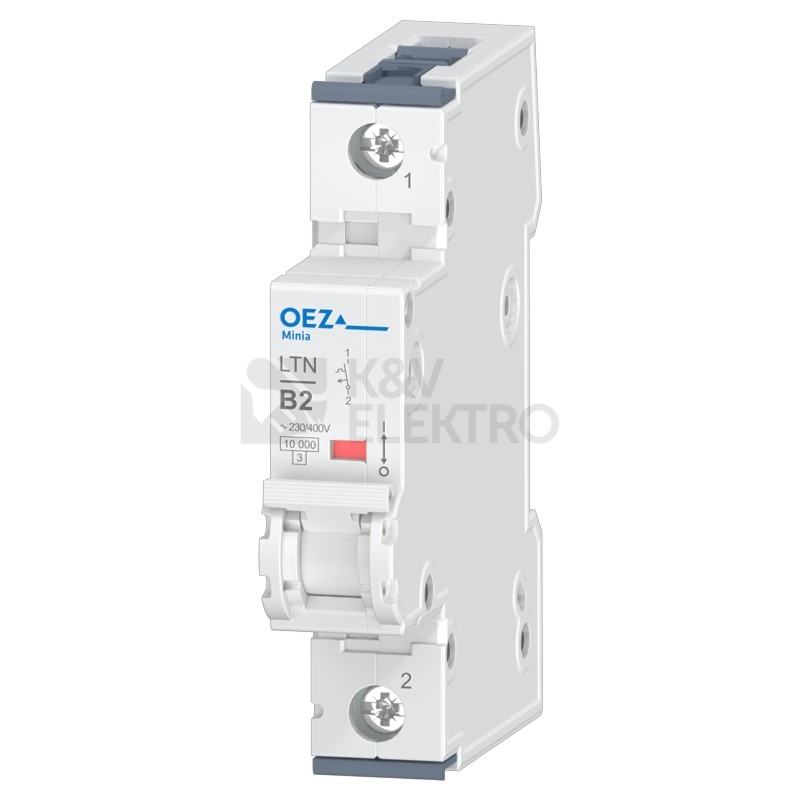

Modulární jistič OEZ LTN-2B-1 slouží k ochraně obvodů před nadproudy a zkraty v instalacích s napětím 230 V AC i 72 V DC. Provedení s charakteristikou B a jmenovitým proudem 2 A dosahuje při 230 V podle EN 60898 zkratové schopnosti 10 kA a nabízí krytí IP20.
Specifikace jističe OEZ LTN-2B-1
Zařízení je určeno pro jištění jedné větve rozvodu, kde je vyžadována odezva podle vypínací charakteristiky B. Pracuje v soustavách AC/DC s provozním napětím 230 V AC i 72 V DC a frekvenčním rozsahem 0 - 1 000 Hz. Dimenzování odpovídá hodnotě 2 A, což umožňuje přesné nastavení ochrany v daném okruhu.
Provedení odpovídá ochraně jednoho vodiče, což stvrzuje počet pólů 1 a zároveň počet jištěných pólů 1. Z hlediska chování při poruše je deklarována zkratová schopnost 35 kA, při 230 V podle EN 60898 pak hodnota Icn 10 kA. Tomuto typu náleží také třída omezení energie 3, která charakterizuje způsob omezení energie při zkratu.
Kompaktní rozměrové provedení zabírá v rozvaděči 1 modul a vyžaduje montážní hloubku 79,7 mm. Kryt zajišťuje úroveň ochrany IP20 a přístroj je určen pro prostředí s kategorií přepětí 3 a stupněm znečištění 2.
Shrnutí a doporučení produktu
LTN-2B-1 představuje promyšlené řešení, když je cílem kompaktní a přehledné osazení rozvodnice s možností dalšího přizpůsobení. Díky úspornému tvaru se snadno začlení do stávající sestavy a konstrukce umožní doplnění o vhodné příslušenství. Při výběru do jedné instalace navíc potěší sjednocení v rámci renomované značky.
Pro širší výběr navštivte kategorii jističe do 125 A nebo se podívejte na nabídku této značky v sekci jističe do 125 A OEZ. Související sortiment v jednotném designu a výrobním pojetí najdete také mezi položkami nožové pojistky OEZ, válcové pojistky OEZ, motorové spouštěče OEZ a rozvodnice OEZ.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů: 1
- Dimenzovaný proud: 2 A
- Dimenzované napětí: 230 V
- Ue DC: 72 V
- Druh napětí: AC/DC
- Frekvence: 0 - 1 000 Hz
- Zkratová schopnost při 230 V Icn EN 60898: 10 kA
- Zkratová schopnost: 35 kA
- Třída omezení energie: 3
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1
- Krytí (IP): IP20
- Montážní hloubka: 79,7 mm
