Jistič OEZ LTN-16B-3
Ceny zde uvedené jsou platné pouze pro nákup na e-shopu a mohou se lišit od cen na pobočkách.
Často se kupuje společně

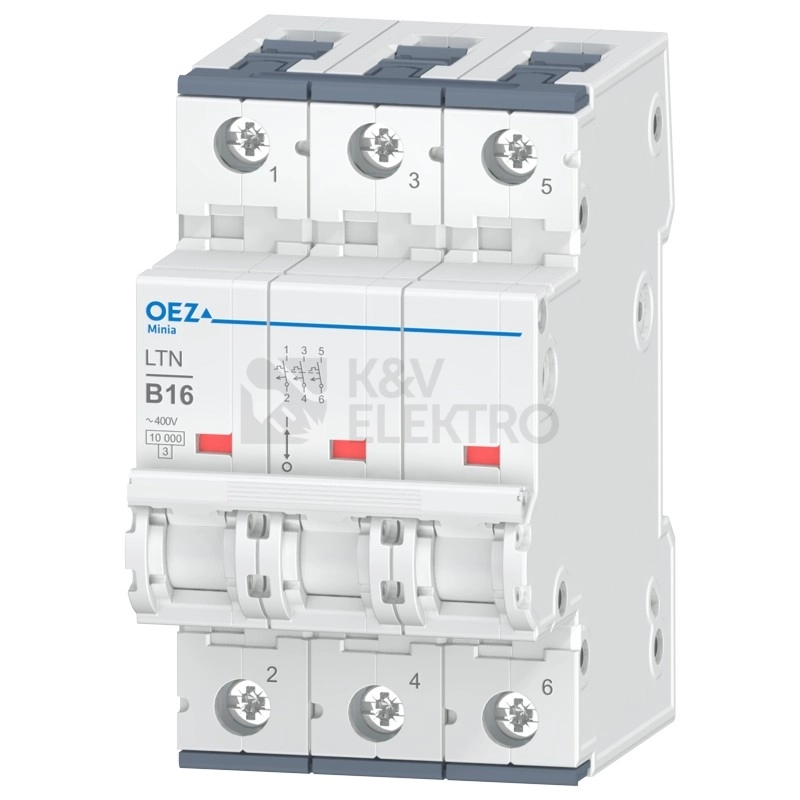

Jistič OEZ LTN‑16B‑3 je třípólový modulový jistič pro ochranu třífázových obvodů NN proti přetížení a zkratu, s jmenovitým proudem In 16 A, charakteristikou B, jmenovitým napětím Ue AC 230/400 V / DC 216 V a vypínací schopností Icn 10 kA.
Specifikace jističe OEZ LTN-16B-3, 41772
Je určen k montáži na DIN lištu s jednoduchým nacvaknutím/odejmutím, umožňuje libovolnou pracovní polohu, provoz v teplotním rozsahu −25 až +55 °C a připojení výhradně měděných vodičů (Cu) o průřezu 0,75–35 mm² (jemně laněné s dutinkou i bez), se šroubovým utažením PZ2 a maximálním utahovacím momentem 3,5 Nm. Montážní hloubka jističe je 80,3 mm.
Řada LTN od výrobce OEZ je koncipována pro spolehlivé použití v bytových, komerčních i průmyslových rozvaděčích, kde je vyžadována vysoká mechanická a elektrická odolnost, stabilní vypínací parametry a snadná instalace. Jistič LTN‑16B‑3 je typicky nasazován pro třífázové zásuvkové a světelné obvody, menší motory a technologické celky.
Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C. Instaluje se do modulového rozvaděče přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Tu do jističů zasunete a připevníte pomocí šroubků, které jsou integrovanou součástí jističe.
Doplňkové příslušenství:
Technické detaily jističe OEZ
- Počet pólů: 3
- Jmen. proud (In): 16 A
- Jmen. napětí (Ue): AC 230/400 V, DC 216 V
- Vypínací charakteristika: B
- Jmen. vypínací schopnost (Icn): 10 kA
- Pracovní teplota: −25 °C až +55 °C
- Pracovní poloha: libovolná
- Připojení vodičů: pouze Cu
- Rozsah průřezů vodičů: 0,75–35 mm²
- Typ svorek: šroubové
- Utahovací moment: max. 3,5 Nm
- Nástroj: PZ2
- Montáž: DIN lišta
Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.
Certifikáty výrobku
Jistič OEZ LTN-16B-3 splňuje příslušné normy ČSN.
