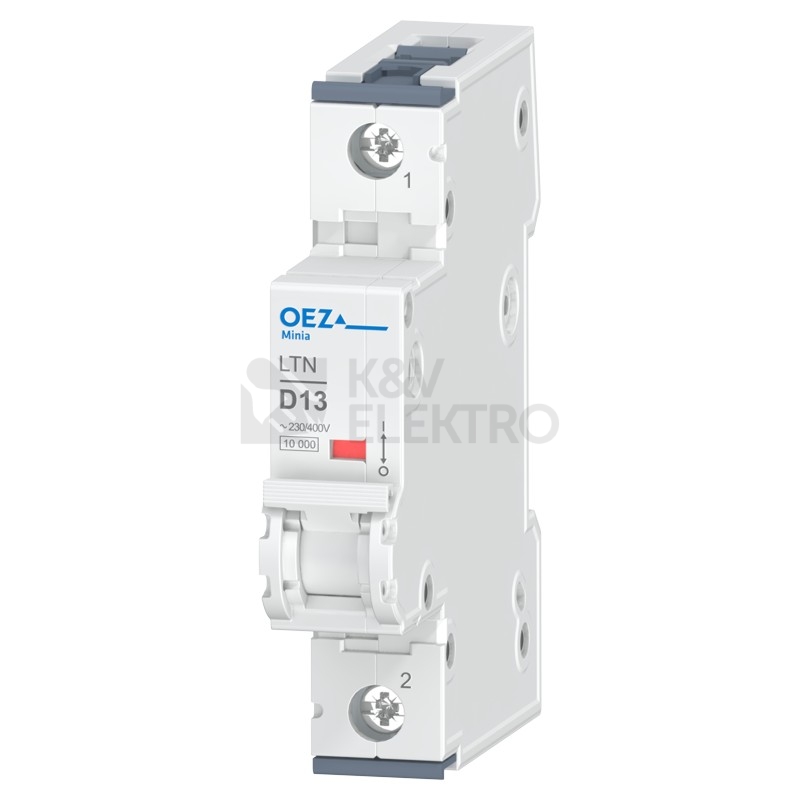

Jistič OEZ LTN-13D-1 slouží k jištění elektrických obvodů v sítích AC/DC. Vyznačuje se vypínací charakteristikou D, provedením s 1 pólem a při dimenzovaném proudu 13 A dosahuje Icn 10 kA na 230 V. Kompaktní šířka 1 modul a ochrana IP20 podporují přehledné nasazení.
Specifikace jističe OEZ LTN-13D-1
Zařízení je připraveno pro střídavé i stejnosměrné aplikace; v AC části je určeno pro 230 V a v DC větvi pro 72 V. Provedení s 1 pólem cílí na jištění jedné větve a kombinace vypínací charakteristiky D se zkratovou schopností 20 kA vytváří potřebnou rezervu pro vypínání v náročnějších stavech.
Do sestav zapadne díky šířce 1 modul a montážní hloubce 79,7 mm. Provozní rámec vymezuje frekvenční rozsah 0–1 000 Hz, kategorie přepětí 3 a stupeň znečištění 2. Kryt poskytuje úroveň ochrany IP20, energetická omezenost odpovídá třídě 3.
Pro rozšíření konfigurace lze využít možnost vybavení doplňkovými zařízeními; konstrukce v modulárním provedení usnadňuje kombinování v širších sestavách.
Shrnutí a doporučení produktu
Hledáte jistič, který bez komplikací zapadne do kompaktních sestav, nabídne prostor pro doplnění příslušenstvím a přitom pokryje běžné i náročnější provozní stavy? Tento model je promyšlenou volbou. Snadno se začlení do koncepce, kde očekáváte spolehlivé odpojení při poruchových stavech a přehledné uspořádání.
Pro další výběr obdobných řešení navštivte kategorii jističe do 125A. Pokud preferujete jednotnost značky, projděte si také výběr v této kategorii od OEZ: jističe do 125 A OEZ.
Technické detaily
- Vypínací charakteristika: D
- Počet pólů: 1
- Dimenzovaný proud: 13 A
- Dimenzované napětí AC: 230 V
- Dimenzované napětí DC: 72 V
- Zkratová schopnost při 230 V Icn EN 60898: 10 kA
- Zkratová schopnost: 20 kA
- Druh napětí: AC/DC
- Třída omezení energie: 3
- Frekvence: 0–1 000 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Montážní hloubka: 79,7 mm
- Stupeň krytí: IP20
