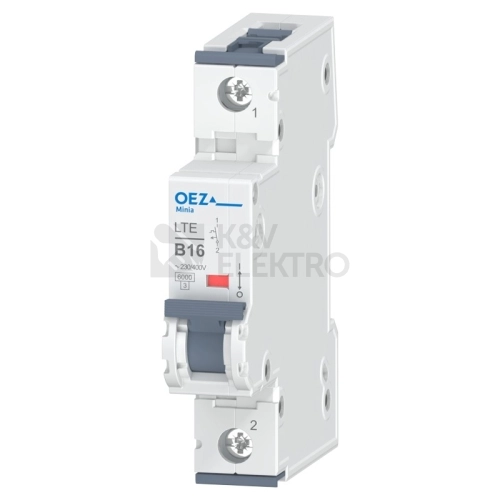

Jistič OEZ LTE-16B-1 slouží k jištění obvodů s nízkým proudovým rázem u spotřebičů, zásuvkových okruhů i topných zařízení. V charakteristice B pro proud 16 A a napětí 230 V poskytuje krytí IP20 a bezpečné odpojení při zkratu 6 kA.
Specifikace jističe OEZ LTE-16B-1
Tento model je určen pro jištění obvodů využívaných pro pračky, myčky, zásuvkové okruhy, trouby a bojlery. Díky provedení jednopólovému cílí na ochranu jednoho vedeného obvodu a navazuje na spínací charakteristiku B, která odpovídá požadavkům na obvody s nízkým proudovým rázem. Jistič se dimenzuje na proud 16 A, takže zapadne do běžných aplikací se jmenovitým odběrem v této třídě.
Instalace probíhá do rozvaděčů, kde se uplatní úsporné, jednomodulové uspořádání se šířkou v počtech modulů 1. Při návrhu je praktické počítat s montážní hloubkou 79,7 mm. Stupeň krytí IP20 odpovídá použití v uzavřených rozvaděčích.
Zařízení pracuje v obvodech AC/DC a pokrývá frekvenční rozsah 0 – 1 000 Hz. Deklarovaná zkratová schopnost dosahuje 15 kA, přičemž u 230 V podle Icn EN 60898 je stanovena na 6 kA. Pro návrh ochrany je užitečná i informace o kategorii přepětí 3, třídě omezení energie 3 a prostředí se stupněm znečištění 2.
Shrnutí a doporučení produktu
Hledáte jistič pro obvody se spotřebiči, zásuvkovými okruhy a topnými zařízeními? Tento model nabídne účelné řešení s jednoduchou montáží do rozvaděče a jasně daným použitím v běžných aplikacích. Při kompletaci rozvaděče využijete přehlednou distribuci napájení pomocí příslušenství a snadno zachováte pořádek v instalaci.
Pro kompletní výběr se podívejte na celou kategorii jističů do 125 A. Pro jednotné napájení řad jističů doporučujeme vhodnou propojovací lištu. Pokud řešíte osazení před elektroměr, projděte si volby v přehledu pro hlavní jistič. Jistič patří do rozvaděčů, kde snadno zkompletujete celou instalaci.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů (celkem): 1
- Počet jištěných pólů: 1
- Dimenzovaný proud: 16 A
- Dimenzované napětí: 230 V
- Zkratová schopnost při 230 V Icn EN 60898: 6 kA
- Zkratová schopnost: 15 kA
- Druh napětí: AC/DC
- Třída omezení energie: 3
- Frekvence: 0 - 1 000 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1
- Montážní hloubka: 79,7 mm
- Stupeň krytí: IP20
