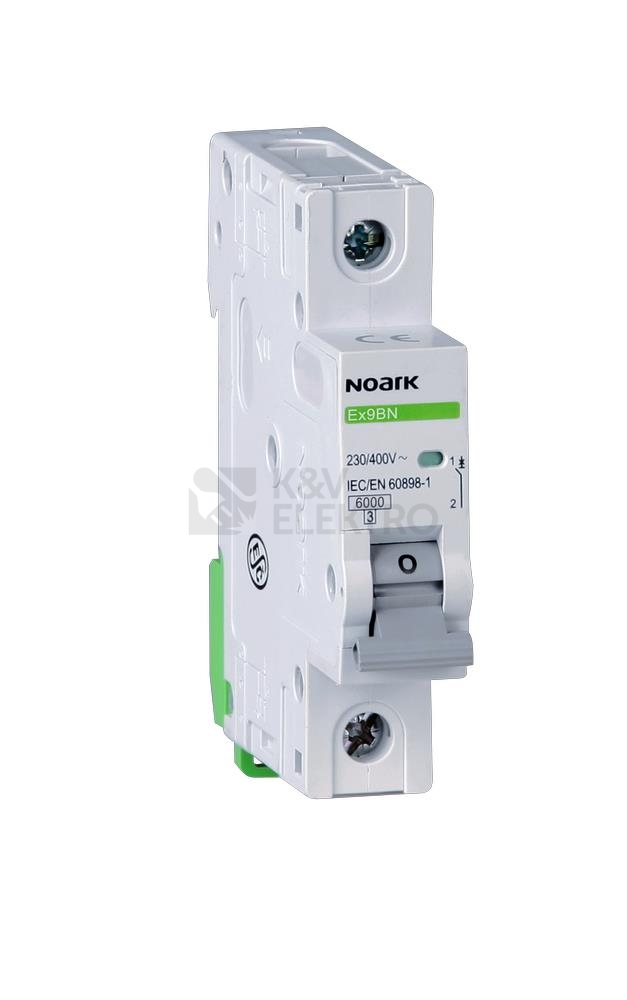

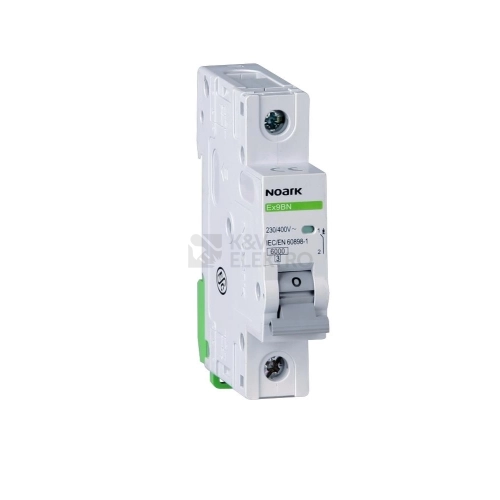

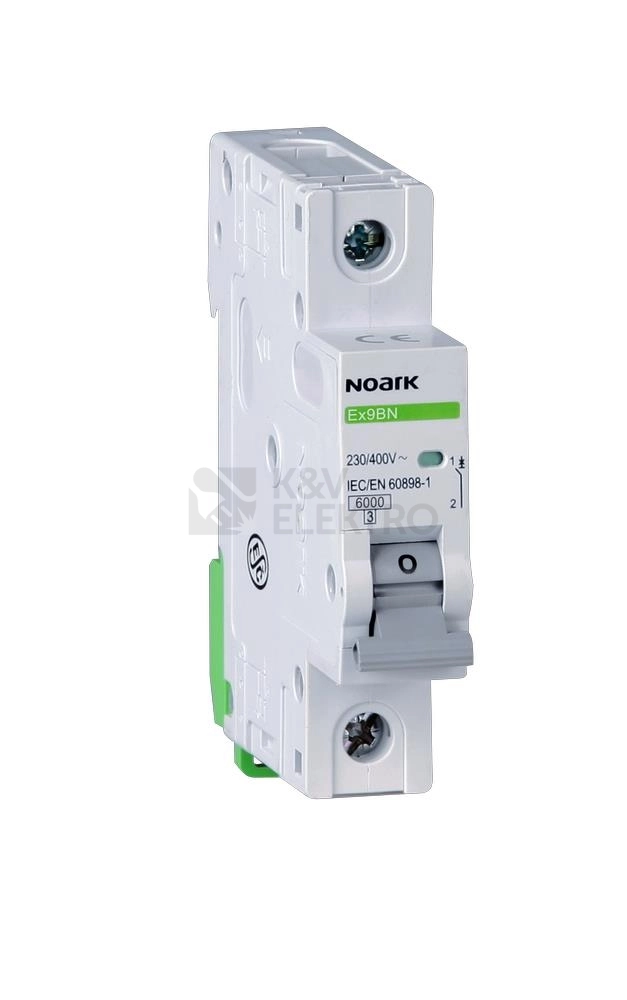

Jistič NOARK Ex9BN 1P C10 100096 slouží k jištění jednopólových obvodů v sítích s AC napětím. Nabízí vypínací charakteristiku C, jmenovitý proud 10 A a pracuje při 230 V a 50 Hz. Zkratové poměry pokrývá hodnota 6 kA, přístroj má krytí IP20 a šířku 1 modul.
Specifikace jističe NOARK Ex9BN 1P C10 100096
Řada Ex9BN je navržena pro domovní i průmyslové aplikace, kde se využívá vypínací charakteristika C a jednopólové provedení s 1 jištěným pólem. Přístroj vyhovuje požadavkům IEC / ČSN EN 60898-1 a je určen pro sítě s AC napětím. Díky šířce 1 modul zapadne do běžných modulových rozvodů, přičemž konstrukce odpovídá provozu při 50 Hz.
Pro návrh jištění v rozvaděči lze využít zkratovou spínací schopnost 6 kA při 230 V i 400 V, což přináší rezervu pro jištěné větve. V rámci systémového řešení je možné doplnění o příslušenství; výrobce umožňuje kombinaci pomocných a signalizačních kontaktů, vypínacích, podpěťových a nadpěťových spouští či chráničového modulu. Vzájemná kombinovatelnost komponentů je omezena pouze celkovým počtem jednotek.
Prostředí použití vymezuje IP20, kategorie přepětí 3 a stupeň znečištění 2. Konstrukční rozměry zahrnují šířku 98 mm, výšku 83 mm, délku 18,333 mm a montážní hloubku 72 mm.
Shrnutí a doporučení produktu
Hledáte spolehlivé jištění pro modulové rozvody s možností rozšíření o doplňkové prvky? Tento model staví na prověřené konstrukci a navazuje na široké systémové příslušenství, takže snadno přizpůsobíte funkce signalizace či vzdáleného vypnutí podle konkrétní aplikace. Využijete jej jak v menších instalacích, tak ve větších rozvaděčích, kde se hodí flexibilní kombinace doplňků.
Pro porovnání dalších variant, volbu jiných jmenovitých proudů nebo charakteristik se podívejte do kategorie Jističe do 125A, kde snadno vyberete odpovídající provedení pro svůj rozváděč.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 1
- Dimenzovaný proud: 10 A
- Dimenzované napětí: 230 V
- Druh napětí: AC
- Frekvence: 50 Hz
- Zkratová schopnost: 6 kA
- Třída omezení energie: 3
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Krytí IP: IP20
- Šířka v počtech modulů: 1
- Montážní hloubka: 72 mm
