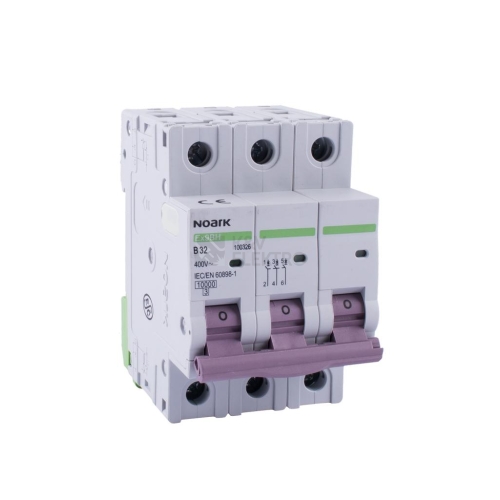

Jistič NOARK Ex9BH slouží k ochraně třífázových obvodů s vypínací charakteristikou B a třemi póly. Provedení pro dimenzovaný proud 32 A a dimenzované napětí 400 V doplňuje zkratová schopnost 10 kA, provoz při frekvenci 50 Hz a krytí IP20. Konstrukce odpovídá šířce 3 modulů, což usnadňuje plánování místa v rozvodnici.
Specifikace jističe NOARK Ex9BH 3P B32 100326
Tento třípólový instalovaný prvek se používá pro ochranu a spínání obvodů v domovních i průmyslových aplikacích. Díky charakteristice B je určen pro obvody s běžnými spínacími špičkami. Součástí koncepce je možnost kombinace s širokou nabídkou příslušenství, která pokrývá pomocné i signalizační kontakty a různé druhy spouští.
Řada Ex9BH umožňuje vytvářet rozličné sestavy příslušenství bez omezení typem – komponenty jsou vzájemně kombinovatelné a omezení vychází pouze z celkového počtu prvků v kombinaci. Z praktického hlediska lze zapojit až tři jednotky pomocných nebo signalizačních kontaktů a současně až dvě jednotky spouští. Barevné páčky dle jmenovitého proudu přispívají k rychlé orientaci při provozu i údržbě.
Rozměrové údaje včetně montážní hloubky 74 mm a vnějších rozměrů umožňují snadné plánování instalace v rozvodnicích, kde jistič zabere tři moduly. Uspořádání s počtem jištěných pólů 3 vyhoví standardním třífázovým rozvodům v oblasti malého jištění.
Shrnutí a doporučení produktu
Hledáte spolehlivý způsob, jak ochránit třífázové obvody a současně mít možnost rozšířit funkce o signalizaci či dálkové vypnutí? Tento model staví na kombinovatelnosti příslušenství a přehledném ovládání, což ulehčuje provoz i servis. Robustní koncepce řady je vhodná tam, kde je kladen důraz na jednoduché zapojení a přehled ve skříni.
Pro doplnění instalace doporučujeme projít nabídku v kategorii jističe do 125A. V rámci stejné značky můžete vybírat i další prvky rozvodů, například modulové rozvodnice, navazující ovládací a spínací prvky jako stykače či ochranné přístroje proudové chrániče a motorové spouštěče. Kompletní sortiment výrobce najdete na stránce NOARK Electric.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů: 3
- Dimenzovaný proud: 32 A
- Dimenzované napětí: 400 V
- Celková zkratová schopnost: 10 kA
- Druh napětí: AC
- Frekvence: 50 Hz
- Třída omezení energie: 3
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 3
- Montážní hloubka: 74 mm
- Krytí: IP20
O výrobci
Společnost NOARK Electric je celosvětově působící firma zaměřující se na vývoj, výrobu a distribuci elektrotechnických přístrojů a komponentů. Aktivity na jednotlivých kontinentech řídí centra v Praze, Los Angeles a Šanghaji. Společnost NOARK Electric investovala značné finanční prostředky do vlastního produktového vývoje a práce s nejnovějšími technologiemi i výrobními procesy.
Z naší nabídky si od NOARK Electric můžete pořídit třeba modulové rozvodnice, stykače, proudové chrániče, motorové spouštěče a další.
