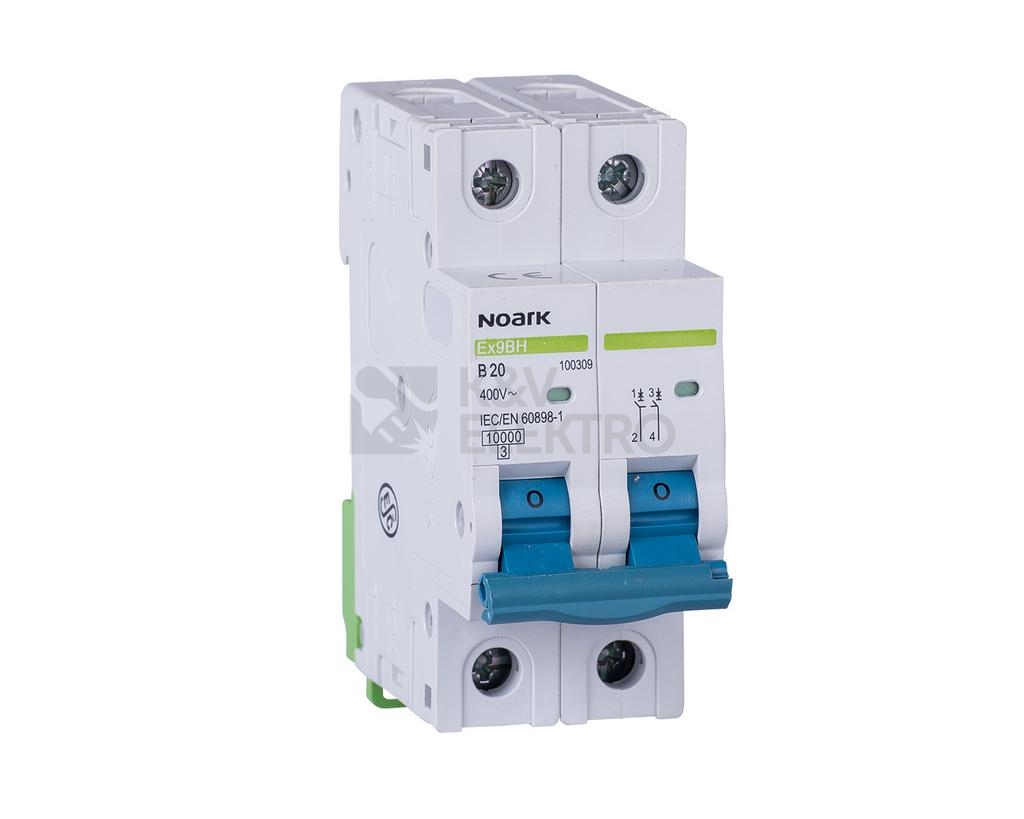

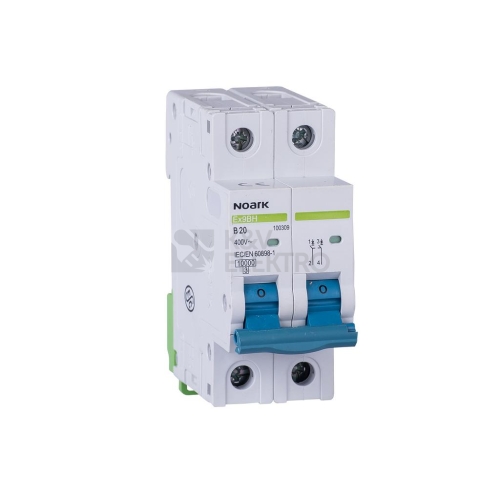

Jistič NOARK Ex9BH 1PN B20 s vypínací charakteristikou B nabízí jistotu ochrany jednopólového obvodu se společně spínaným nulovým vodičem. Využívá dimenzovaný proud 20 A a pracuje při dimenzovaném napětí 230 V, s jmenovitou zkratovou schopností 10 kA pro bezpečné odpojení poruch.
Specifikace jistič NOARK Ex9BH 1PN B20
Zařízení využívá vypínací charakteristiku B, což odpovídá požadavkům na citlivé a rychlé vypnutí při náhlém nárůstu proudu. Konstrukce zahrnuje 2 póly celkem a 1 jištěný pól, přičemž je zajištěn společně spínaný neutrální vodič. Provoz je určen pro druh napětí AC při frekvenci 50 Hz.
Pro jištění obvodu je k dispozici dimenzovaný proud 20 A a základní pracovní hladina 230 V. Zkratové parametry jsou definovány hodnotou 10 kA, a to jak jako zkratová schopnost Icn EN 60898 při 230 V 10 kA, tak zkratová schopnost Icn EN 60898 při 400 V 10 kA. Díky tomu zvládá bezpečné odpojení při poruchových stavech v běžných instalacích.
Omezení energie spínání odpovídá třídě 3. Prostředí provozu vychází z parametrů kategorie přepětí 3 a stupně znečištění 2. Z hlediska krytí konstrukce poskytuje IP20, což odpovídá ochraně proti dotyku prstem v rozváděči.
Rozměrově jde o modulární přístroj se šířkou v počtech modulů 2. Uvnitř rozvodného pole pomůže při návrhu prostoru montážní hloubka 74 mm. Vnější míry činí šířka 98 mm, délka 36,667 mm a výška 83 mm. Celková hmotnost 210 g usnadňuje manipulaci při montáži i servisu.
Pro potřeby rozšiřování funkcí lze využít možnost vybavení doplňkovými zařízeními, což zvyšuje variabilitu zapojení v sestavě. Provozní jistotu doplňuje značka NOARK, zaměřená na komponenty nízkého napětí.
Shrnutí a doporučení produktu
Hledáte praktické řešení pro spolehlivé odpojování obvodu při poruše a jasně definované chování vypínání? Tento model oceníte tam, kde je důležitá rychlá reakce, přehledná modulární konstrukce a možnost rozšířit výbavu podle budoucích potřeb. Přístroj se hodí do přehledných sestav, kde oceníte kompaktní rozměry a čisté provedení.
Pro kompletní řešení v rozváděči prohlédněte kategorii Jističe do 125A. Sestavu doplníte sortimentem výrobce – podívejte se na modulové rozvodnice, vhodné omezení poruchových proudů podpoříte prvky jako proudové chrániče, pro spínání zátěží zvažte stykače a pro ochranu motorů využijte motorové spouštěče. Kompletní nabídku výrobce najdete na stránce NOARK Electric.
