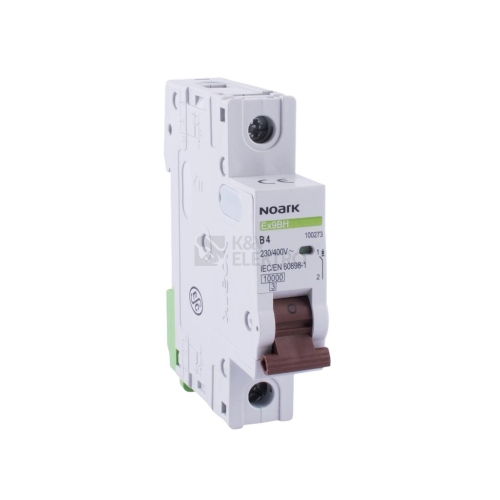

Jistič NOARK Ex9BH 1P B4 100273 slouží k ochraně jednopólového obvodu v sítích AC 230 V. Vypínací charakteristika B, jmenovitý proud 4 A a zkratová schopnost 10 kA při 230 V pokrývají běžné požadavky na odpojování při poruše. Šířka 1 modul, krytí IP20 a provoz na 50 Hz usnadňují začlenění do rozváděče.
Specifikace jističe NOARK Ex9BH 1P B4 100273
Zařízení je určeno pro ochranu vedení a spotřebičů v jednofázových větvích se jmenovitým napětím 230 V a kmitočtem 50 Hz. Vypínací křivka B a provedení s 1 celkovým pólem a 1 jištěným pólem umožní cílené nasazení v obvodu, kde je požadováno rychlé odjištění při přetížení či zkratu odpovídající této charakteristice.
Kompaktní konstrukce se šířkou 1 modulu a montážní hloubkou 72 mm napomáhá úspornému návrhu rozváděče. Krytí IP20 a rozměry 98 mm na šířku, 83 mm na výšku a 18,333 mm do délky společně s hmotností 126 g umožňují přehledné osazení v modulárním poli.
Z hlediska klasifikace je jistič zařazen do kategorie přepětí 3, pro prostředí se stupněm znečištění 2 a s třídou omezení energie 3. Pro rozšíření funkcí lze využít možnost vybavení doplňkovými zařízeními, což usnadní přizpůsobení konkrétním požadavkům instalace.
Shrnutí a doporučení produktu
Tento model představuje promyšlené řešení pro ochranu obvodu s důrazem na úsporu prostoru a jasné začlenění do rozváděče. Díky kompaktnímu provedení nepřidává na šířce pole a možnost rozšíření příslušenstvím poskytuje potřebnou flexibilitu při návrhu.
Pro další varianty a příbuzné typy navštivte kategorii jističe do 125A. Pro kompletní sestavu doporučujeme doplnit portfolio o proudové chrániče NOARK, stykače, motorové spouštěče a vhodné modulové rozvodnice. Podívejte se i na přehled výrobce NOARK Electric.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů celkem: 1
- Počet jištěných pólů: 1
- Dimenzovaný proud: 4 A
- Dimenzované napětí: 230 V
- Zkratová schopnost Icn při 230 V EN 60898: 10 kA
- Zkratová schopnost Icn při 400 V EN 60898: 0 kA
- Zkratová schopnost: 10 kA
- Druh napětí: AC
- Třída omezení energie: 3
- Frekvence: 50 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1
- Montážní hloubka: 72 mm
- Stupeň krytí: IP20
