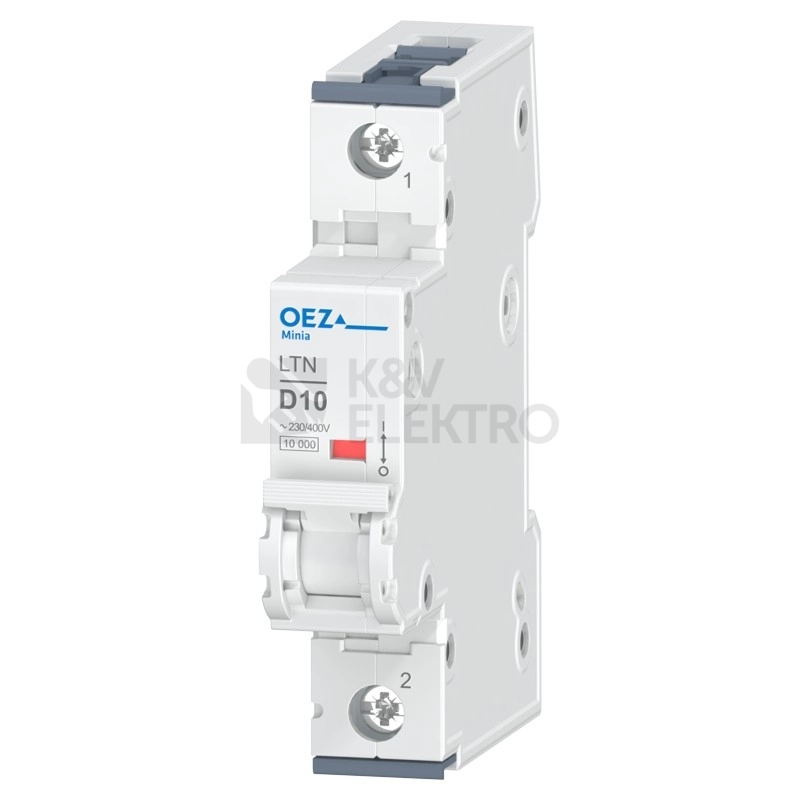

Jistič LTN-10D-1 slouží k ochraně elektrických obvodů před přetížením a zkratem. Vyznačuje se vypínací charakteristikou D, provedením s 1 pólem a dimenzovaným proudem 10 A. Pracuje v obvodech do 230 V s Icn 10 kA (EN 60898), krytím IP20 a podporou AC/DC.
Specifikace jistič LTN-10D-1
Tento modulární jistič je určen pro jištění elektrických vedení a zařízení v aplikacích, kde je vyžadováno spolehlivé odpojení při nadproudu či zkratu. Konstrukce odpovídá šířce 1 modulu a díky montážní hloubce 79,7 mm se snadno začlení do přístrojového prostoru. Provoz je možný v soustavách AC/DC s provozním napětím Ue AC 230 V / DC 72 V v pásmu 0–1 000 Hz.
Charakteristika vypínání D spolu s třídou omezení energie 3 určuje chování při poruchových stavech. Zařazení do kategorie přepětí 3 a stupeň znečištění 2 doplňují základní aplikační rámec. Mechanické provedení je navrženo s ohledem na krytí IP20.
Při zkratovém ději je k dispozici jmenovitá vypínací schopnost Icn 10 kA při 230 V a celková zkratová schopnost 20 kA.
Shrnutí a doporučení produktu
Hledáte jistič s jasně danou funkcí a přehledně definovaným chováním při poruše, který zároveň nezabere zbytečně mnoho místa? Tento model představuje rozumnou volbu pro nové instalace i modernizace, a to díky praktickému konstrukčnímu řešení a možnosti doplnění o příslušné přístrojové prvky.
Pro srovnání dalších variant navštivte kategorii jističe do 125A. Při budování celého rozvodu se mohou hodit také související přístroje a vybavení, například rozvodnice, doplňkové ochrany jako nožové pojistky a válcové pojistky nebo spínací a ochranné prvky typu motorové spouštěče.
Technické detaily
- Vypínací charakteristika: D
- Počet pólů: 1
- Dimenzovaný proud: 10 A
- Dimenzované napětí: 230 V
- Provozní napětí Ue: AC 230 V / DC 72 V
- Zkratová schopnost při 230 V Icn EN 60898: 10 kA
- Zkratová schopnost: 20 kA
- Druh napětí: AC/DC
- Třída omezení energie: 3
- Frekvence: 0–1 000 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1
- Montážní hloubka: 79,7 mm
- Stupeň krytí: IP20
