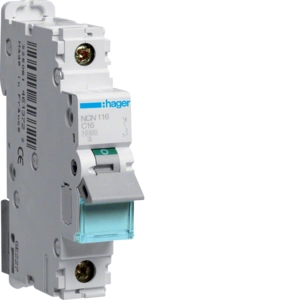

Jistič Hager NCN116 slouží k jištění jednofázových obvodů s dimenzovaným proudem 16 A a vypínací charakteristikou C. Používá se v soustavách AC s frekvencí 50–60 Hz, kde vyhoví požadavkům na zkratovou schopnost 10 kA. Kompaktní šířka 1 modul usnadňuje umístění do sestavy.
Specifikace jističe Hager NCN116 16A C
Tento jednopólový přístroj je určen pro jištění jednoho vedení v obvodech střídavého napětí. Využití nachází tam, kde je zapotřebí kombinace charakteristiky umožňující spolehlivé vypnutí při nadproudu a zároveň odpovídající zkratové odolnosti. Díky provedení do jednoho modulu zapadne do standardní modulární řady a přináší přehlednou instalaci i obsluhu. Provozní parametry zahrnují hodnoty napětí do 400 V a pracovní rozsah 50–60 Hz, krytí odpovídá IP20. Z hlediska odolnosti vůči přepětí a prostředí se řadí do kategorie přepětí 3 a počítá se stupněm znečištění 2. Pro vyrovnání mezi účinností a prostorem v rozvodech napomáhá také montážní hloubka 70 mm.
Pro flexibilitu zapojení je k dispozici jeden jištěný pól, který pokrývá typické jednofázové aplikace. Třída omezení energie 3 napomáhá omezení tepelných a mechanických účinků při zkratu.
Shrnutí a doporučení produktu
Hledáte spolehlivé řešení pro jištění jednofázového obvodu v kompaktní podobě, které snadno zapadne do modulárního systému? Tento model nabízí praktické provedení a připravenost na doplňkové příslušenství, takže jej přizpůsobíte konkrétním požadavkům zapojení.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 1
- Dimenzovaný proud: 16 A
- Dimenzované napětí: 400 V
- Druh napětí: AC
- Frekvence: 50–60 Hz
- Zkratová schopnost: 10 kA
- Třída omezení energie: 3
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1
- Montážní hloubka: 70 mm
- Krytí IP: IP20
O výrobci
Hager vznikla jako rodinná firma v německém Sársku již v roce 1955 a od té doby se věnuje především výrobě kvalitních domovních rozvaděčů a modulových přístrojů. Také na našem e-shopu najdete jističe Hager, stykače, proudové chrániče a modulové rozvodnice.
