Jistič slouží k ochraně obvodů s vypínací charakteristikou B a jmenovitým proudem 16 A. Jednopólové provedení s 1 pólem a šířkou 1 modul se hodí do modulárních instalací. Pro AC sítě pracuje v rozsahu 50–60 Hz a nabízí zkratovou schopnost 10 kA při krytí IP20.

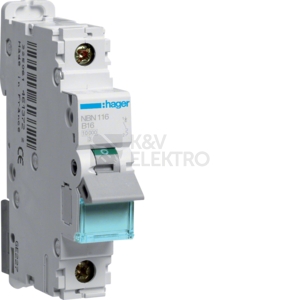

Specifikace jističe Hager NBN116 16A B
Tento modulární jistič od značky Hager je určen pro jištění obvodů s počet pólů 1 a počet jištěných pólů 1. Hodí se pro aplikace vyžadující charakteristiku B a dimenzování na 16 A. Použití v AC soustavách podporuje frekvence 50–60 Hz a dimenzované napětí 400 V. Prostorové nároky v rozvaděči snižuje kompaktní šířka 1 modul a montáž usnadňuje montážní hloubka 70 mm.
Ochrana krytím IP20 a třída omezení energie 3 doplňují parametry navržené pro standardní prostředí se stupněm znečištění 2 a kategorii přepětí 3. Při poruše jistič zvládá zkratovou schopnost 10 kA. Konstrukce umožňuje možnost vybavení doplňkovými zařízeními, takže lze přizpůsobit funkci podle potřeb instalace.
Shrnutí a doporučení produktu
Kompaktní provedení šetří místo v rozvaděči a zjednodušuje plánování uspořádání. Možnost rozšíření o příslušenství dává prostor přizpůsobit přístroj požadavkům konkrétní aplikace. Prověřený výrobce přináší stabilní řešení pro běžné instalace, kde je důležitá spolehlivá ochrana okruhů.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů: 1
- Dimenzovaný proud: 16 A
- Dimenzované napětí: 400 V
- Druh napětí: AC
- Frekvence: 50–60 Hz
- Zkratová schopnost: 10 kA
- Třída omezení energie: 3
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1
- Montážní hloubka: 70 mm
- Krytí IP: IP20
O výrobci
Hager vznikla jako rodinná firma v německém Sársku již v roce 1955 a od té doby se věnuje především výrobě kvalitních domovních rozvaděčů a modulových přístrojů. Také na našem e-shopu najdete jističe Hager, stykače, proudové chrániče a modulové rozvodnice.
